Flangia di acciaio al carbonio
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | ANSI B16.5 WN RF CL300 DI ASTM A350 LF2 |
| Documento | Brochure del prodotto PDF |

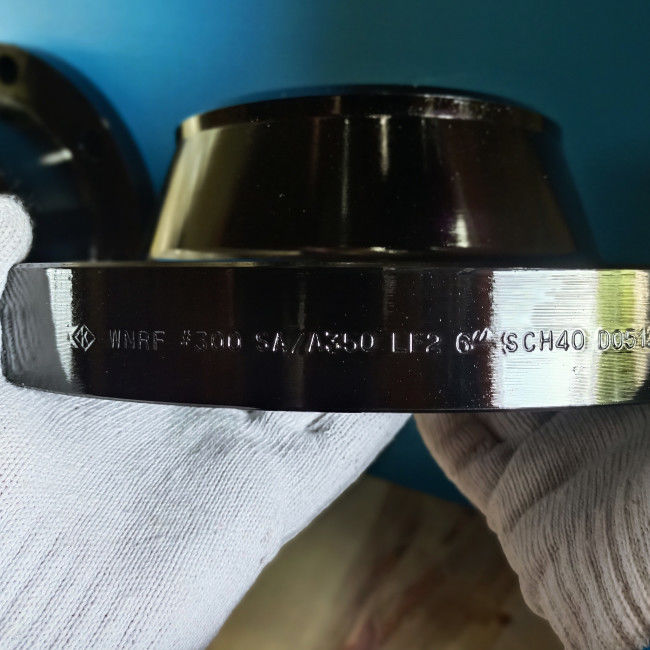

Flangia del fronte alzata collo della saldatura del acciaio al carbonio della classe 300 dell'ANSI B16.5 WN rf di ASTM A350 LF2
Informazioni di prodotto
| Nome di prodotto | Flangia del fronte alzata collo della saldatura del acciaio al carbonio della classe 300 dell'ANSI B16.5 WN rf di ASTM A350 LF2 |
| Intervallo di grandezza | 1/2» a 24" |
| Classe di pressione | Classe 300 |
| Norme | ASTM A350 LF2 |
| Tipo del fronte | Fronte alzato collo della WNRF-saldatura |
| Specificazione | ANSI B16.5 |
| Rivestimento | La pittura antiruggine, potrebbe e la immersione calda galvanizzata, lo zinco placcato, trasparente giallo, pittura nera dell'olio |
ASTM A350
ASTM A350 (ASME SA350) è la specificazione standard per il acciaio al carbonio e flange forgiate d'acciaio bassolegate e montaggi flangiati per i servizi di bassa temperatura.
Il grado comune di uso è classe 1 di ASTM A350 LF2, materiale corrispondente per il convoglio nel grado 6 di ASTM A333 ed accessori per tubi in ASTM A420 WPL6. Con il MPa di minimo 240 di carico di snervamento e la resistenza alla trazione in MPa 480 a 655 MPa, temperatura della prova di urto a -45℃.
Composizione chimica in ASTM A350 (%)
| Composizione chimica (%) | |||||||
| Grado LF1 | Grado LF2 | Grado LF3 | Grado LF5 | Grado LF6 | Grado LF9 | Grado LF787 | |
| C massima | 0,30 | 0,30 | 0,20 | 0.20~0.35 | 0,22 | 0,20 | 0,07 |
| Mn | 0.60~1.35 | 0.60~1.35 | 0,90 massimo | 0.60~1.35 | 1.15~1.50 | 0.40~1.06 | 0.40~0.70 |
| P massima | 0,035 | 0,035 | 0,035 | 0,035 | 0,025 | 0,035 | 0,025 |
| S massima | 0,04 | 0,04 | 0,04 | 0,04 | 0,025 | 0,04 | 0,025 |
| Si A | 0.15~0.3 | 0.15~0.3 | 0.20~0.35 | 0.20~0.35 | 0.15~0.3 | ﹍ | 0,40 massimo |
| Ni | 0,40 B massime | 0,40 B massime | 3.30~3.70 | 1.0~2.0 | 0,40 B massime | 1.60~2.4 | 0.70~1.0 |
| Cr | 0,30 B massime, C | 0,30 B massime, C | 0,30 C massime | 0,30 C massime | 0,30 B massime, C | 0,30 C massime | 0.60~0.90 |
| Mo | 0,12 B massime, C | 0,12 B massime, C | 0,12 C massime | 0,12 C massime | 0,12 B massime, C | 0,12 C massime | 0.15~0.25 |
| Cu | 0,40 B massime | 0,40 B massime | 0,40 massimo | 0,40 massimo | 0,40 B massime | 0.75~1.25 | 1.0~1.3 |
| Cb | 0,02 D massime | 0,02 D massime | 0,02 massimo | 0,02 massimo | 0,02 massimo | 0,02 massimo | 0,02 min |
| V | 0,08 massimo | 0,08 massimo | 0,03 massimo | 0,03 massimo | 0.04~0.11 | 0,03 massimo | 0,03 massimo |
| N | ﹍ | ﹍ | ﹍ | ﹍ | 0.01~0.03 | ﹍ | ﹍ |
Quando la carbonio-deossidazione di vuoto è richiesta dal requisito supplementare S4, il contenuto del silicio sarà 0,12%
La B la somma del vanadio e del molibdeno di rame del cromo del nichel non supererà 1,00% sull'analisi del calore.
La C la somma di cromo e di molibdeno non supererà 0,32% sull'analisi del calore.
La D da accordo, il limite per columbio può essere aumentata fino a 0,05% sull'analisi del calore e 0,06% sull'analisi di prodotto
Tipo della flangia: Flangia del collo della saldatura (WN)
Una flangia del collo della saldatura, inoltre ha chiamato una flangia affusolata del hub o la flangia del alto-hub, è un genere di flangia che può riassegnare lo sforzo ai tubi, assicurando una diminuzione nella concentrazione di alto-sforzo al fondo della flangia. Ci sono due flange di saldatura del collo progettano – il primo tipo è usato con i tubi mentre il secondo, tipo più lungo non può essere usato con i tubi ma con uno stabilimento di fabbricazione. La flangia del collo della saldatura comprende un montaggio rotondo che estende oltre l'orlo della circonferenza. Queste flange, manifatturiere tipicamente dal pezzo fucinato, realmente sono saldate ai tubi.
Tipo del fronte: Fronte alzato (rf)
La flangia alzata del fronte è il tipo più comune utilizzato nelle applicazioni dello stabilimento di fabbricazione ed è facilmente di identificare. Si riferisce a come fronte alzato perché le superfici della guarnizione sono sollevate sopra il fronte della circonferenza del bullone. Questo tipo del fronte permette l'uso di ampia combinazione di progettazioni della guarnizione, compreso i tipi piani dello strato dell'anello ed i composti metallici quali la ferita a spirale ed i doppi tipi rivestiti.
Lo scopo di una flangia di rf è di concentrare più pressione su una più piccola area della guarnizione e quindi di aumentare la capacità di contenitore a pressione del giunto. Il diametro e l'altezza sono in ASME B16.5 hanno definito, dalla classe di pressione e dal diametro. La valutazione di pressione della flangia determina l'altezza del fronte alzato.
Dimensioni della flangia dell'ANSI B16.5 - classe 300 (millimetri)
| Dimensione nominale | Fuori del diametro. | Spessore | Lunghezza tramite il hub | Diametro del hub | Diametro sollevato del fronte. | Raggio d'angolo del foro | Profondità dell'incavo | Contro foro | Lunghezza del filo | Fori passanti | |||||
| WN |
COSÌ Interruttore TR |
LJ | LJ | Interruttore | TR | Diametro della circonferenza del bullone. | Nessun | Diametro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Dimensione nominale | Dimensioni di Ring Joint Flanges | Peso (chilogrammi) | |||||||||||
| Numero della scanalatura | Diametro della parte sollevata | Diametro del passo. | Profondità | Larghezza | Raggio in basso |
WN Sch 40 |
COSÌ | BL |
Interruttore Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
