Flangia di acciaio al carbonio
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | ANSI B16.5 WN RF CL300 DI ASTM A105N |
| Documento | Brochure del prodotto PDF |

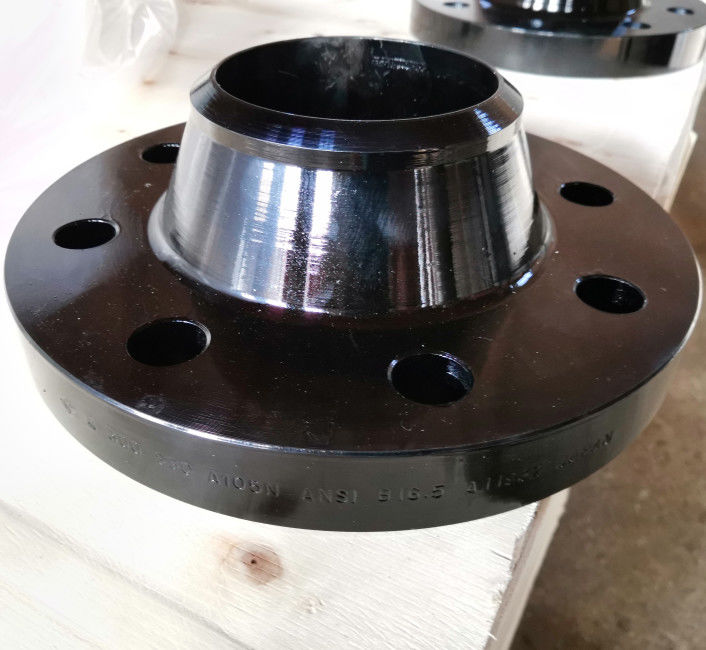

Flangia del fronte alzata collo della saldatura del acciaio al carbonio della classe 300 dell'ANSI B16.5 WN rf di ASTM A105N
Informazioni di prodotto
| Nome di prodotto | Flangia del fronte alzata collo della saldatura del acciaio al carbonio della classe 300 dell'ANSI B16.5 WN rf di ASTM A105N |
| Intervallo di grandezza | 1/2» a 24" |
| Classe di pressione | Classe 300 |
| Norme | ASTM A105N |
| Tipo del fronte | Fronte alzato collo della WNRF-saldatura |
| Specificazione | ANSI B16.5 |
| Rivestimento | La pittura antiruggine, potrebbe e la immersione calda galvanizzata, lo zinco placcato, trasparente giallo, pittura nera dell'olio |
ASTM A105/A105N
Le flange di ASTM A105 sono flange forgiate del acciaio al carbonio per servizio ambientale e più ad alta temperatura nei sistemi di pressione. Queste flange possono essere fabbricate conformemente a varie specifiche standard che coprono ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, lo PS 44, l'api 605 di MSS e le flange di api 6A, ecc. fatte al materiale di ASTM A105 sono limitate un peso massimo di 4540 chilogrammi.
Le flange d'acciaio di ASTM A105 e di A105N non sono stesse, essi hanno stesse materie prime, gli stessi gradi d'acciaio, ma requisito differente di trattamento termico. La N significa il trattamento termico di normalizzazione e gli abbienti della flangia A105 nessun requisito di trattamento termico. Riassumendo, la flangia di ASTM A105 e la flangia di ASTM A105N hanno una stessa composizione chimica, ma i A105N hanno una migliore proprietà meccanica ed utilizzati solitamente nella situazione critica.
Composizione chimica in ASTM A105 (%)
| Classe d'acciaio |
C massimo |
Si | Mn |
P massimo |
S massimo |
Ni massimo |
Cr massimo |
Mo massimo |
V massimo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Proprietà meccaniche di ASTM A105
| Classe d'acciaio |
Resistenza alla trazione, min (MPa) |
Carico di snervamento, min (MPa) |
Allungamento, min (%) |
Riduzione di area, min (%) |
Durezza (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Tipo della flangia: Flangia del collo della saldatura (WN)
Una flangia del collo della saldatura, inoltre ha chiamato una flangia affusolata del hub o la flangia del alto-hub, è un genere di flangia che può riassegnare lo sforzo ai tubi, assicurando una diminuzione nella concentrazione di alto-sforzo al fondo della flangia. Ci sono due flange di saldatura del collo progettano – il primo tipo è usato con i tubi mentre il secondo, tipo più lungo non può essere usato con i tubi ma con uno stabilimento di fabbricazione. La flangia del collo della saldatura comprende un montaggio rotondo che estende oltre l'orlo della circonferenza. Queste flange, manifatturiere tipicamente dal pezzo fucinato, realmente sono saldate ai tubi.
Tipo del fronte: Fronte alzato (rf)
La flangia alzata del fronte è il tipo più comune utilizzato nelle applicazioni dello stabilimento di fabbricazione ed è facilmente di identificare. Si riferisce a come fronte alzato perché le superfici della guarnizione sono sollevate sopra il fronte della circonferenza del bullone. Questo tipo del fronte permette l'uso di ampia combinazione di progettazioni della guarnizione, compreso i tipi piani dello strato dell'anello ed i composti metallici quali la ferita a spirale ed i doppi tipi rivestiti.
Lo scopo di una flangia di rf è di concentrare più pressione su una più piccola area della guarnizione e quindi di aumentare la capacità di contenitore a pressione del giunto. Il diametro e l'altezza sono in ASME B16.5 hanno definito, dalla classe di pressione e dal diametro. La valutazione di pressione della flangia determina l'altezza del fronte alzato.
Dimensioni della flangia dell'ANSI B16.5 - classe 300 (millimetri)
| Dimensione nominale | Fuori del diametro. | Spessore | Lunghezza tramite il hub | Diametro del hub | Diametro sollevato del fronte. | Raggio d'angolo del foro | Profondità dell'incavo | Contro foro | Lunghezza del filo | Fori passanti | |||||
| WN |
COSÌ Interruttore TR |
LJ | LJ | Interruttore | TR | Diametro della circonferenza del bullone. | Nessun | Diametro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Dimensione nominale | Dimensioni di Ring Joint Flanges | Peso (chilogrammi) | |||||||||||
| Numero della scanalatura | Diametro della parte sollevata | Diametro del passo. | Profondità | Larghezza | Raggio in basso |
WN Sch 40 |
COSÌ | BL |
Interruttore Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
