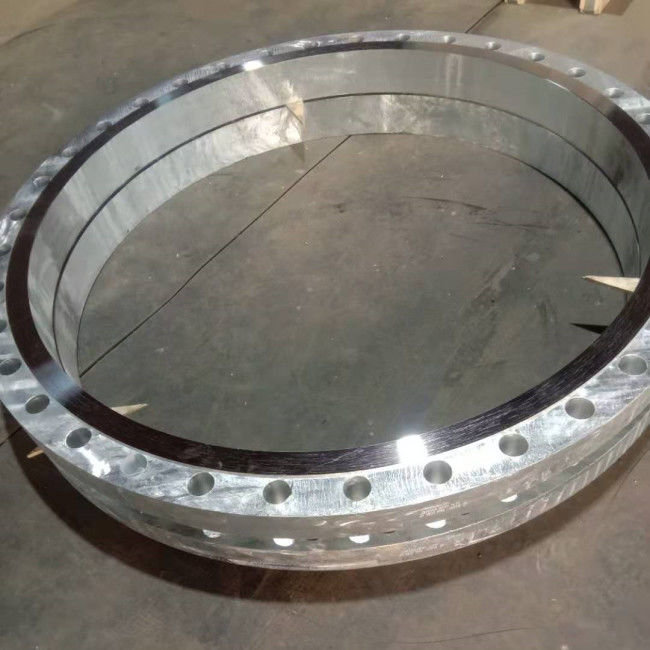

Flangia di saldatura del acciaio al carbonio del collo
, Flangia di saldatura del collo della classe 75
, Flangia del acciaio al carbonio di ASME B16.47
Serie di saldatura B della classe 75 ASME B16.47 della flangia di acciaio al carbonio del collo
Classe 75 della flangia di acciaio al carbonio di serie B di ASME B16.47 150 300 400 600 900
Informazioni di prodotto
| Nome di prodotto |
Flangia del acciaio al carbonio di serie B di ASME B16.5 |
| Intervallo di grandezza |
Dimensione: 26" a 60" |
| Classe di pressione |
Classe 75 150 300 400 600 900 |
| Materiali |
ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537 |
| Tipo comune del fronte |
Collo di saldatura (WN) cieco (BL) |
| Specificazione |
ANSI B16.47 B |
| Rivestimento |
La pittura antiruggine, potrebbe e la immersione calda galvanizzata, lo zinco placcato, trasparente giallo, pittura nera dell'olio |
Le flange di ASME B16.47 si riferiscono alle flange del tubo del grande diametro manifatturiere conformemente a ASME B16.47, che riguarda le valutazioni della pressione-temperatura, i materiali, le dimensioni, tolleranze, segnanti e difficili a flange. Queste flange possono essere fornite nelle dimensioni da NPS 26 a NPS 60 delle designazioni 75, 150, 300, 400, 600 e 900 della classe di valutazione. NPS è la designazione per la dimensione nominale della flangia. È collegato con il diametro nominale di riferimento, DN, utilizzato in norme internazionali ed altre. Per le dimensioni della flangia coperte in ASME B16.47, la relazione è DN = 25 × NPS. I valori degli stati della specificazione standard sia in SI metrico che unità consuete degli Stati Uniti, salvo che diametro dei bulloni e dei fori passanti della flangia sono espressi nelle unità di pollice soltanto.
La serie B di ASME B16.47 specifica le dimensioni della flangia per le flange compatte che, nella maggior parte dei casi, hanno più piccoli diametri della circonferenza del bullone che la serie A flangia. Su richiesta dell'istituto americano del petrolio (api), le dimensioni della flangia delle serie B di ASME B16.47 sono fornite conformemente alla norma 605 di api.
Materiali e fabbricazione
Specialmente, le flange forgiate, manifatturiere secondo la serie A di ASME B16.47 o la serie B, saranno fabbricate come un pezzo solo conformemente alla specificazione materiale applicabile. Il processo di forgia, o muore pezzo fucinato o il pezzo fucinato del aperto dado, è un'operazione di plastica compressiva della formatura a caldo che consolida il materiale per entrare nella direzione più favorevole per la resistenza degli sforzi ha incontrato in servizio.
| Gruppo no. |
Pezzi fucinati |
Colate |
Piatti |
| 1,1 |
A105 |
A216 Gr.WCB |
A515 Gr.70 |
| 1,1 |
A350 Gr.IF2 |
- |
A516 Gr.70 |
| 1,1 |
- |
- |
A537 Cl.1 |
| 1,1 |
A350 Gr.IF6 Cl.1 |
- |
- |
| 1,1 |
A350 Gr.IF3 |
- |
- |
| 1,2 |
- |
A216 Gr.WCC |
- |
| 1,2 |
- |
A352 Gr.LCC |
- |
| 1,2 |
Cl2 di A350 Gr.IF6 |
- |
- |
| 1,2 |
- |
A352 Gr.LC2 |
A203 Gr.B |
| 1,2 |
- |
A352 Gr.LC3 |
A203 Gr.E |
| 1,3 |
- |
A352 Gr.LCB |
A515 Gr.65 |
| 1,3 |
- |
- |
A516 Gr.65 |
| 1,3 |
- |
- |
A203 Gr.A |
| 1,3 |
- |
- |
A203 Gr.D |
| 1,3 |
- |
A217 Gr.WC1 |
- |
| 1,3 |
- |
A352 Gr.LC1 |
- |
Major Materials Chemical Composition e proprietà meccaniche
Composizione chimica in ASTM A105 (%)
| Classe d'acciaio |
C
massimo
|
Si |
Mn |
P
massimo
|
S
massimo
|
Ni
massimo
|
Cr
massimo
|
Mo
massimo
|
N |
| A105 |
0,35 |
0.10-0.35 |
0.60-1.05 |
0,035 |
0,040 |
0,40 |
0,30 |
0,12 |
|
Proprietà meccaniche di ASTM A105
| Classe d'acciaio |
Resistenza alla trazione |
Carico di snervamento |
Allungamento in 2in |
Riduzione di area |
Solutioning
Temperatura
|
L'estinzione si raffredda |
| min |
min |
min |
min |
min |
sotto |
| A105 |
485 |
250 |
22 |
30 |
|
|
Composizione chimica nei materiali della flangia di ASTM A350
| Grado |
Composizione, % |
| Grado LF1 |
Grado LF2 |
Grado LF3 |
Grado LF5 |
Grado LF6 |
Grado LF9 |
Grado LF787 |
| C (massima) |
0,30 |
0,30 |
0,20 |
0.20-0.35 |
0,22 |
0,20 |
0,70 |
| Mn |
0.60-1.35 |
0.60-1.35 |
0.90max |
0.60-1.35 |
1.15-1.50 |
0.40-1.06 |
0.40-0.70 |
| P |
0,035 |
0,035 |
0,035 |
0,035 |
0,025 |
0,035 |
0,025 |
| S (massima) |
0,04 |
0,04 |
0,04 |
0,04 |
0,025 |
0,04 |
0,025 |
| SiA |
0.15-0.30 |
0.15-0.30 |
0.20-0.35 |
0.20-0.35 |
0.15-0.30 |
﹍ |
0,40 massimo |
| Ni |
0,40 maxB |
0,40 maxB |
3.30-3.70 |
1.0-2.0 |
0,40 maxB |
1.60-2.24 |
0.70-1.0 |
| Cr |
0,30 maxB, C |
0,30 maxB, C |
0,30 maxC |
0,30 maxC |
0,30 maxB, C |
0,30 maxC |
0.60-0.90 |
| Mo |
0,12 maxB, C |
0,12 maxB, C |
0,12 maxC |
0,12 maxC |
0,12 maxB, C |
0,12 maxC |
0.15-0.25 |
| Cu |
0,40 maxB |
0,40 maxB |
0,40 massimo |
0,40 massimo |
0,40 maxB |
0.75-1.25 |
1.0-1.3 |
| Cb |
0,02 maxD |
0,02 maxD |
0,02 massimo |
0,02 massimo |
0,02 massimo |
0,02 massimo |
0,02 min |
| V |
0,08 massimo |
0,08 massimo |
0,03 massimo |
0,03 massimo |
0.04-0.11 |
0,03 massimo |
0,03 massimo |
| N |
﹍ |
﹍ |
﹍ |
﹍ |
0.01-0.03 |
﹍ |
﹍ |
Quando la carbonio-deossidazione di vuoto è richiesta dal requisito supplementare S4, il contenuto del silicio sarà o.12%
La B la somma di rame, di nichel, di cromo, di vanadio e di molibdeno non supererà 1,00% sull'analisi del calore
La C la somma di cromo e di molibdeno non supererà 0,32% sull'analisi del calore.
La D da accordo, il limite per columbio può essere aumentata fino a 0,05% sull'analisi del calore e 0,06% sull'analisi di prodotto.
Proprietà meccaniche di ASTM A350
| Classifichi/classe |
Resistenza alla trazione |
Min di carico di snervamento |
Allungamento, min |
Durezza, massima |
| ksi |
MPa |
ksi |
MPa |
% |
HBW |
| LFI CL1 |
60-85 |
415-585 |
30 |
205 |
25 |
197 |
| LF5 CL1 |
60-85 |
415-585 |
30 |
205 |
25 |
197 |
| LF2 CL1 |
70-95 |
485-655 |
36 |
250 |
22 |
197 |
| CL2 LF2 |
70-95 |
485-655 |
36 |
250 |
22 |
197 |
| LF3 CL1 |
70-95 |
485-655 |
37,5 |
260 |
22 |
197 |
| CL2 LF3 |
70-95 |
485-655 |
37,5 |
260 |
22 |
197 |
| CL2 LF5 |
70-95 |
485-655 |
37,5 |
260 |
22 |
197 |
| LF6 CL1 |
66-91 |
455-630 |
52 |
360 |
22 |
197 |
| CL2 LF6 |
75-100 |
515-690 |
60 |
415 |
20 |
197 |
| LF6 CL3 |
75-100 |
515-690 |
60 |
415 |
20 |
197 |
| LF9 |
63-88 |
435-605 |
46 |
315 |
25 |
197 |
| CL2 LF787 |
65-85 |
450-585 |
55 |
380 |
20 |
197 |
| LF787 CL3 |
75-95 |
515-655 |
65 |
450 |
20 |
197 |
La serie B di ASME B16.47 flangia dimensioni da classe (millimetri)
Le dimensioni delle flange di serie B di ASME B16.47 classificano 75 (millimetri)
|
NPS
Pollice
|
Fuori del diametro. |
Diametro della circonferenza del bullone |
Diametro della rf |
Diametro del hub |
Diametro della cima del hub |
Min Thickness |
Y |
Fori passanti |
r |
| D |
K |
G |
X |
|
TBL |
TWN |
Numeri |
D
Pollice
|
L
Pollice
|
| 26 |
760 |
723,9 |
705 |
676 |
661,9 |
31,9 |
31,9 |
57 |
36 |
3/4 |
5/8 |
8 |
| 28 |
815 |
774,7 |
756 |
727 |
712,7 |
31,9 |
31,9 |
60 |
40 |
3/4 |
5/8 |
8 |
| 30 |
865 |
825,5 |
806 |
778 |
763,5 |
31,9 |
31,9 |
64 |
44 |
3/4 |
5/8 |
8 |
| 32 |
915 |
876,3 |
857 |
829 |
814,3 |
35,0 |
33,5 |
68 |
48 |
3/4 |
5/8 |
8 |
| 34 |
965 |
927,1 |
908 |
879 |
865,1 |
36,6 |
33,5 |
72 |
52 |
3/4 |
5/8 |
8 |
| 36 |
1035 |
992,2 |
965 |
935 |
915,9 |
40,9 |
35,0 |
84 |
40 |
7/8 |
3/4 |
10 |
| 38 |
1085 |
1043,0 |
1016 |
986 |
966,7 |
43,0 |
36,6 |
87 |
40 |
7/8 |
3/4 |
10 |
| 40 |
1135 |
1093,8 |
1067 |
1037 |
1017,5 |
43,0 |
36,6 |
91 |
44 |
7/8 |
3/4 |
10 |
| 42 |
1185 |
1144,6 |
1118 |
1087 |
1068,3 |
46,3 |
38,2 |
94 |
48 |
7/8 |
3/4 |
10 |
| 44 |
1250 |
1203,3 |
1175 |
1140 |
1119,1 |
47,7 |
41,4 |
103 |
36 |
1 |
7/8 |
10 |
| 46 |
1300 |
1254,1 |
1226 |
1191 |
1169,9 |
49,3 |
43,0 |
106 |
40 |
1 |
7/8 |
10 |
| 48 |
1355 |
1304,9 |
1276 |
1241 |
1220,7 |
52,5 |
44,6 |
110 |
44 |
1 |
7/8 |
10 |
| 50 |
1405 |
1355,7 |
1327 |
1294 |
1271,5 |
54,1 |
46,2 |
114 |
44 |
1 |
7/8 |
10 |
| 52 |
1455 |
1409,7 |
1378 |
1345 |
1322,3 |
55,7 |
46,2 |
119 |
48 |
1 |
7/8 |
10 |
| 54 |
1510 |
1460,5 |
1429 |
1397 |
1373,1 |
58,9 |
47,8 |
124 |
48 |
1 |
7/8 |
10 |
| 56 |
1575 |
1520,8 |
1486 |
1451 |
1423,9 |
60,4 |
49,3 |
133 |
40 |
1-1/8 |
1 |
11 |
| 58 |
1625 |
1571,6 |
1537 |
1502 |
1474,7 |
62,0 |
50,9 |
137 |
44 |
1-1/8 |
1 |
11 |
| 60 |
1675 |
1622,4 |
1588 |
1553 |
1525,5 |
65,2 |
54,1 |
143 |
44 |
1-1/8 |
1 |
11 |
Le dimensioni delle flange di serie B di ASME B16.47 classificano 150 (millimetri)
|
NPS
Pollice
|
Fuori del diametro. |
Diametro della circonferenza del bullone |
Diametro della rf |
Diametro del hub |
Diametro della cima del hub |
Min Thickness |
Y |
Fori passanti |
r |
| D |
K |
G |
X |
|
TBL |
TWN |
Numeri |
D
Pollice
|
L
Pollice
|
| 26 |
785 |
744,5 |
711 |
684 |
661,9 |
43,0 |
39,8 |
87 |
36 |
7/8 |
3/4 |
10 |
| 28 |
835 |
795,3 |
762 |
735 |
712,7 |
46,2 |
43,0 |
94 |
40 |
7/8 |
3/4 |
10 |
| 30 |
885 |
846,1 |
813 |
787 |
763,5 |
49,3 |
43,0 |
98 |
44 |
7/8 |
3/4 |
10 |
| 32 |
940 |
900,1 |
864 |
840 |
814,3 |
52,5 |
44,6 |
106 |
48 |
7/8 |
3/4 |
10 |
| 34 |
1005 |
957,3 |
921 |
892 |
865,1 |
55,7 |
47,7 |
109 |
40 |
1 |
7/8 |
10 |
| 36 |
1055 |
1009,6 |
972 |
945 |
915,9 |
57,3 |
50,9 |
116 |
44 |
1 |
7/8 |
10 |
| 38 |
1125 |
1070,0 |
1022 |
997 |
968,2 |
62,0 |
52,5 |
122 |
40 |
1-1/8 |
1 |
10 |
| 40 |
1175 |
1120,8 |
1080 |
1049 |
1019,0 |
65,2 |
54,1 |
127 |
44 |
1-1/8 |
1 |
10 |
| 42 |
1225 |
1171,6 |
1130 |
1102 |
1069,8 |
66,8 |
57,3 |
132 |
48 |
1-1/8 |
1 |
11 |
| 44 |
1275 |
1222,4 |
1181 |
1153 |
1120,6 |
70,0 |
58,9 |
135 |
52 |
1-1/8 |
1 |
11 |
| 46 |
1340 |
1284,3 |
1235 |
1205 |
1171,4 |
73,1 |
60,4 |
143 |
40 |
1-1/4 |
1-1/8 |
11 |
| 48 |
1390 |
1335,1 |
1289 |
1257 |
1222,2 |
76,3 |
63,6 |
148 |
44 |
1-1/4 |
1-1/8 |
11 |
| 50 |
1445 |
1385,9 |
1340 |
1308 |
1273,0 |
79,5 |
66,8 |
152 |
48 |
1-1/4 |
1-1/8 |
11 |
| 52 |
1495 |
1436,7 |
1391 |
1360 |
1323,8 |
82,7 |
68,4 |
156 |
52 |
1-1/4 |
1-1/8 |
11 |
| 54 |
1550 |
1492,2 |
1441 |
1413 |
1374,6 |
85,8 |
70,0 |
160 |
56 |
1-1/4 |
1-1/8 |
11 |
| 56 |
1600 |
1543,0 |
1492 |
1465 |
1425,4 |
89,0 |
71,6 |
165 |
60 |
1-1/4 |
1-1/8 |
14 |
| 58 |
1675 |
1611,3 |
1543 |
1516 |
1476,2 |
91,9 |
73,1 |
173 |
48 |
1-3/8 |
1-1/4 |
14 |
| 60 |
1725 |
1662,1 |
1600 |
1570 |
1527,0 |
95,4 |
74,7 |
178 |
52 |
1-3/8 |
1-1/4 |
14 |
Le dimensioni delle flange di serie B di ASME B16.47 classificano 300 (millimetri)
|
NPS
Pollice
|
Fuori del diametro. |
Diametro della circonferenza del bullone |
Diametro della rf |
Diametro del hub |
Diametro della cima del hub |
Min Thickness |
Y |
Fori passanti |
r |
| D |
K |
G |
X |
|
TBL |
TWN |
Numeri |
D
Pollice
|
L
Pollice
|
| 26 |
865 |
803,3 |
737 |
702 |
665,2 |
87,4 |
87,7 |
143 |
32 |
1-3/8 |
1-1/4 |
14 |
| 28 |
920 |
857,2 |
787 |
756 |
716,0 |
87,4 |
87,4 |
148 |
36 |
1-3/8 |
1-1/4 |
14 |
| 30 |
990 |
920,8 |
845 |
813 |
768,4 |
92,1 |
92,1 |
156 |
36 |
1-1/2 |
1-3/8 |
14 |
| 32 |
1055 |
977,9 |
902 |
864 |
819,2 |
101,6 |
101,6 |
167 |
32 |
1-5/8 |
1-1/2 |
16 |
| 34 |
1110 |
1031,9 |
953 |
918 |
870,0 |
101,6 |
101,6 |
171 |
36 |
1-5/8 |
1-1/2 |
16 |
| 36 |
1170 |
1089,0 |
1010 |
965 |
920,8 |
101,6 |
101,6 |
179 |
32 |
1-3/4 |
1-5/8 |
16 |
| 38 |
1220 |
1139,8 |
1060 |
1016 |
971,6 |
109,6 |
109,6 |
191 |
36 |
1-3/4 |
1-5/8 |
16 |
| 40 |
1275 |
1190,6 |
1114 |
1067 |
1022,4 |
114,3 |
114,3 |
197 |
40 |
1-3/4 |
1-5/8 |
16 |
| 42 |
1335 |
1244,6 |
1168 |
1118 |
1074,7 |
117,5 |
117,5 |
203 |
36 |
1-7/8 |
1-3/4 |
16 |
| 44 |
1385 |
1295,4 |
1219 |
1173 |
1125,5 |
125,5 |
125,5 |
213 |
40 |
1-7/8 |
1-3/4 |
16 |
| 46 |
1460 |
1365,2 |
1270 |
1229 |
1176,3 |
128,6 |
127,0 |
221 |
36 |
2 |
1-7/8 |
16 |
| 48 |
1510 |
1416,0 |
1327 |
1278 |
1227,1 |
133,4 |
127,0 |
222 |
40 |
2 |
1-7/8 |
16 |
| 50 |
1560 |
1466,8 |
1378 |
1330 |
1277,9 |
138,2 |
136,6 |
233 |
44 |
2 |
1-7/8 |
16 |
| 52 |
1615 |
1517,6 |
1429 |
1383 |
1328,7 |
142,6 |
141,3 |
241 |
48 |
2 |
1-7/8 |
16 |
| 54 |
1675 |
1578,0 |
1480 |
1435 |
1379,5 |
147,7 |
135,0 |
238 |
48 |
2 |
1-7/8 |
16 |
| 56 |
1765 |
1651,0 |
1537 |
1494 |
1430,3 |
155,4 |
152,4 |
267 |
36 |
2-3/8 |
2-1/4 |
17 |
| 58 |
1825 |
1712,9 |
1594 |
1548 |
1481,1 |
160,4 |
152,4 |
273 |
40 |
2-3/8 |
2-1/4 |
17 |
| 60 |
1880 |
1763,7 |
1651 |
1599 |
1531,9 |
165,1 |
149,3 |
270 |
40 |
2-3/8 |
2-1/4 |
17 |
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
