| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | L'ANSI B16.11 di ASTM A234/A420/A105 ha forgiato |
| Documento | Brochure del prodotto PDF |
Informazioni di prodotto

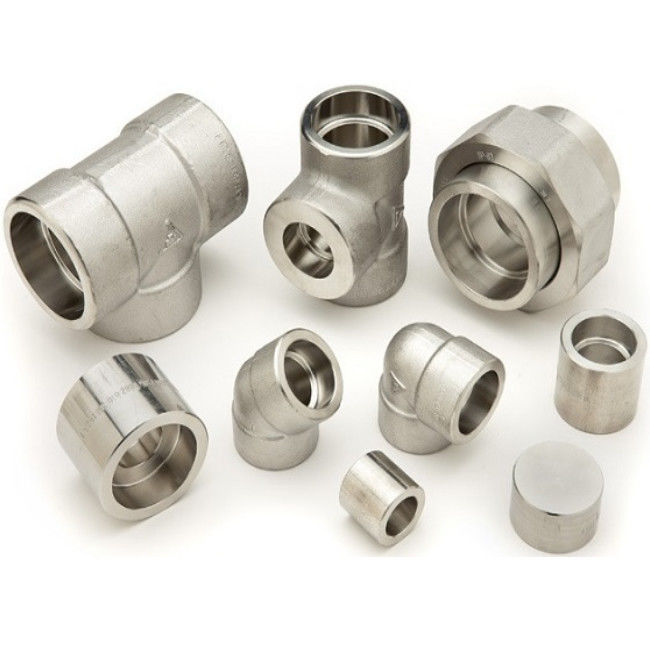

| Nome di prodotto | ASTM A234/A420/A105 ASME B16.11 ha forgiato i montaggi del acciaio al carbonio |
| Intervallo di grandezza | 1/8" a 4" |
| Tipo | Gomito (90/45), incrocio, T, accoppiamento, mezzo accoppiamento, capo, cappuccio, distico, gomito della via, spina, boccola |
| Dimensioni e norme | ASME B16.11 |
| Spessore | Sch 5S a Sch XXS |
| Origine | La Cina |
| Applicazioni | Industria petrochimica, olio e industria del gas, industria nucleare, polpa & industria della carta, ricerca & sviluppo, mega progetti & difesa & industrie di sviluppo |
| Rivestimento | Zinchi la immersione fredda e calda nera galvanizzata, la pittura antiruggine, trasparente giallo dell'olio e placcato della pittura, |
| Specifiche |
ASTM A105 ASTM A234 WPB, WPC ASTM A420 WPL3 WPL6, MSS-SP-75 WPHY 42/46/52/56/60/65/70 |
ASTM A234 che misura composizione chimica (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
ASTM A420 che misura composizione chimica (%)
| C | Mn | P | S | Si | Ni | Cr | Mo | Cu | Cb | V | |
| WPL3 | 0,2 | 0.31-0.64 | 0,05 | 0,05 | 0.13-0.37 | 3.2-3.8 | |||||
| WPL6 | 0,3 | 0.5-1.35 | 0,035 | 0,04 | 0.15-0.4 | 0,4 | 0,3 | 0,12 | 0,4 | 0,02 | 0,08 |
ASTM A105 che misura composizione chimica (%)
| Classe d'acciaio |
C massimo |
Si | Mn |
P massimo |
S massimo |
Ni massimo |
Cr massimo |
Mo massimo |
V massimo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
MSS-SP-75 che misura composizione chimica (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | V | Cb | Ti | |
| Massimo | 0,5 | 0,035 | 1,6 | 0,035 | 0,3 | 0,13 | 0,25 | 0,5 | 0,5 | 0,13 | 0,1 | 0,05 |
I montaggi forgiati sono utilizzati per le reti di tubazioni inferiore a 2 o 4 pollici nel diametro (″ 4 ″ per i montaggi 2000#/3000#, 2 per i montaggi 6000#/9000#), mentre i montaggi buttweld sono utilizzati per la conduttura del più grande diametro.
I due tipi principali di montaggi forgiati sono i cosiddetti montaggi della saldatura dell'incavo (che sono collegati ai tubi dalle saldature di raccordo) e montaggi infilati (il tubo è avvitato sul montaggio).
I ASME B16.11, lo PS 75, lo PS 83, specifiche di MSS di MSS dello PS 95 di MSS riguardano i montaggi forgiati (saldatura dell'incavo ed infilato) per misura il carbonio di ASME B36.10 e di ASME B36.19, la lega, l'acciaio inossidabile ed i tubi della lega di nichel di piccola dimensione alesata.
I montaggi forgiati sono fabbricati dai blocchi solidi di acciaio, che sono lavorati per ottenere la forma richiesta finale all'interno delle tolleranze fissate dalle specifiche applicabili dette precedentemente. Ciò è differente dai montaggi buttweld, che sono fabbricati tagliando, piegando e modellando i tubi d'acciaio senza cuciture o saldati.
La saldatura dell'incavo ed i montaggi infilati sono disponibili nelle forme multiple (gomiti, T, cappucci, adattatori, accoppiamenti, ecc), nelle dimensioni (dimensioni alesate fra 1/8 e 4 di pollici e nelle valutazioni come 2000#, 3000#, 6000#, 9000#) e nei gradi materiali (il più comuni sono ASTM A105, ASTM A350 LF1/2/3/6 per le basse temperature, ASTM 182 per le applicazioni corrosive e ad alta temperatura). La classe del montaggio rappresenta il massimo conceduto la pressione a che il dispositivo può resistere.
I montaggi della classe 3000 sono utilizzati per i tubi nel programma 80/XS; Classe 6000 per i tubi Sch. 160; Montaggi della classe 9000 per i tubi con più grande spessore della parete (XXS).
I gomiti forgiati sono usati per cambiare la direzione della rete di tubazioni da 45 o 90 gradi. I gomiti forgiati sono fabbricati secondo ASME B16.11 in vari gradi materiali, con i collegamenti della saldatura o di tubo filettato dell'incavo. Un tipo speciale è il cosiddetto «gomito della via».
Gradi forgiati dei gomiti 45 e 90, gomito della via.
I T forgiati sono usati per ramificarsi un tubo a 90 gradi. I T possono essere diritti (uguale) o ridurrsi.
I T forgiati ASME B16.11 sono disponibili con la saldatura dell'incavo o i collegamenti infilati (NPT o BSP). Le dimensioni dei T forgiati sono coperte dallo PS 75 di MSS e dalle specifiche di ASME B16.11.
Le laterali forgiate caratterizzano una forma di Y e sono usate per ramificarsi un tubo a 30 gradi (o agli angoli differenti, secondo le specifiche stridenti).
Le spine forgiate sono disponibili con una testa rotonda, quadrata o esagonale e sono usate per accecare i tubi.
Le boccole esagonali sono fabbricate conformemente a ASME B16.11 e sono utilizzate per unire due oggetti infilati di una dimensione differente.
Gli accoppiamenti sono montaggi forgiati manifatturieri conformemente a ASME B16.11 e sono usati per unire i tubi.
Sono disponibili in mezzo o in a grandezza naturale e con la saldatura dell'incavo o i collegamenti infilati (o una combinazione dei due per le applicazioni stridenti speciali).
I riduttori sono disponibili in due tipi principali, chiamati 1 e 2. Sono usati per collegare i tubi e ridurre la dimensione alesata.
I sindacati sono disponibili nel maschio alla femmina, femminile ai tipi, all'aletta ed alla progettazione femminili di Rockwood. I sindacati rispondono alla norma dello PS 83 di MSS.
ASME B16.11 ha forgiato i montaggi è disponibile con due tipi di fini connessioni, che sono chiamate «saldatura dell'incavo» e «sono infilate» (indicato nell'immagine).
I montaggi della saldatura dell'incavo sono utilizzati per le applicazioni dove i forti e collegamenti duraturi sono richiesti. I montaggi della saldatura dell'incavo sono molto affidabili ma sono che richiede tempo installare in una rete di tubazioni (dovuto il carico di lavoro pesante causato saldando le operazioni sulle piccole parti).
I montaggi della saldatura dell'incavo sono disponibili nelle dimensioni da 1/8 a 4 pollici e nelle classi fra 2000# e 9000#.
Le domande tipiche di montaggi della saldatura dell'incavo sono:
Saldatura di raccordo contro la saldatura testa a testa: un collegamento della saldatura di testa colma le lacune fra due dispositivi, che sono smussati a 30 gradi.
I montaggi infilati sono utilizzati per le reti di tubazioni meno critiche, come distribuzione di acqua, protezione antincendio e raffreddamento, o per le installazioni a bassa pressione non conforme alla vibrazione, all'allungamento ed alle forze di piegamento. I montaggi del tubo filettato non sono adatti per i liquidi con le temperature costantemente cambianti, poichè i cambiamenti improvvisi possono fendere il collegamento.
I due tipi principali di fili sono i BSP ed il NPT, che non sono quello compatibile con l'altro:
BSP significa «il tubo standard britannico» e può più ulteriormente essere diviso nelle variazioni (parallele) di BSPP e) affusolato (di BSPT. I fili hanno un angolo 55° in questo caso. BSP ha infilato i montaggi è meno comune che il NPT ha infilato i montaggi nell'olio e nell'industria del gas
Il NPT corrisponde «al tubo nazionale affusolato» ed è la norma dominante per i montaggi forgiati infilati nell'olio e nell'industria del gas. L'infilatura del NPT è coperta dalla specificazione di ASME B1.20.1 ed è basata sugli angoli del fianco del filo 60° (contro 55° del tipo di BSP).
