Tubo dell'acciaio legato
>
|
| Luogo di origine | La Cina |
| Marca | KASUGAI |
| Certificazione | ISO-9001; PED; AD 2000 |
| Numero di modello | ASTM A335 P5, P9, P11, P12, P22, P91 SMLS |
| Documento | Brochure del prodotto PDF |

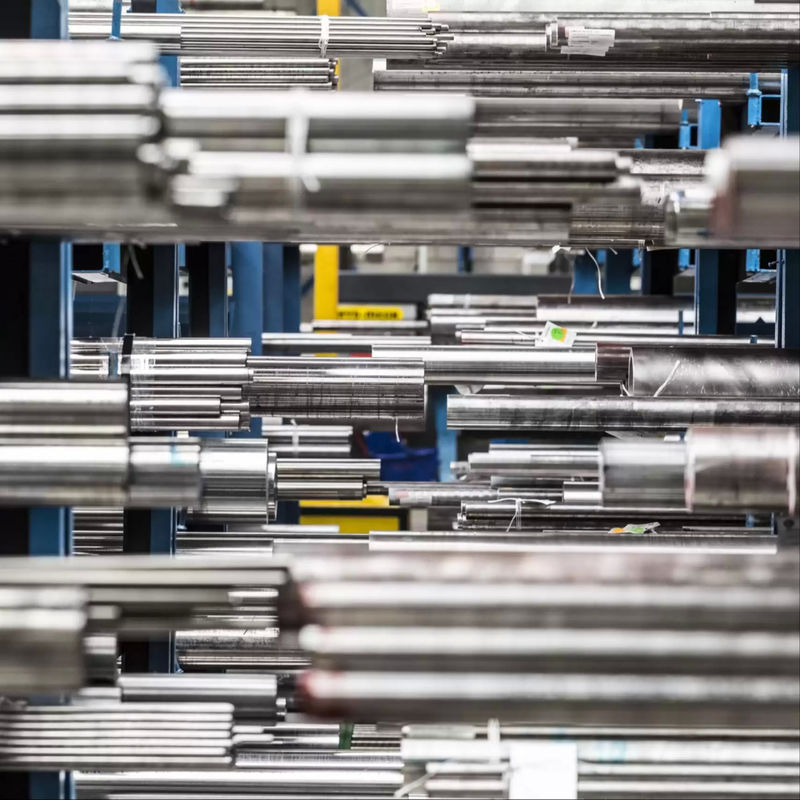

ASTM A335 P5, P9, P11, P12, P22, tubo senza cuciture dell'acciaio legato di P91 SMLS per servizio ad alta temperatura
Informazioni di prodotto:
| Nome di prodotto | ASTM A335 P1, P2, P5, P9, P11, P12, P22, tubo/metropolitana senza cuciture dell'acciaio legato P91 |
| Norme | ASTM A335/A335M, ASME SA335 |
| Diametro esterno | 50,8 - 860mm |
| Spessore della parete | 2,77 - 100mm |
| Lunghezza | S.r.l., DRL, o come requisito del cliente |
| Processo di conclusione | Estremità normale, estremità smussata, estremità filettate |
Composizione chimica di ASTM A335 P1, P2, P5, P9, P11, P12, P22, acciaio legato P91 (%)
| Grado | C | Mn | P | S | Si | Cr | Mo | V | N | Altri |
| P1 | 0.10~0.20 | 0.30~0.80 | ≤0.025 | ≤0.025 | 0.10~0.50 | — | 0.44~0.65 | |||
| P2 | 0.10~0.20 | 0.30~0.61 | ≤0.025 | ≤0.025 | 0.10~0.30 | 0.50~0.81 | 0.45~0.65 | |||
| P5 | 0,15 massimo | 0.30~0.60 | ≤0.025 | ≤0.025 | 0,50 massimo | 4.0~6.0 | 0.45~0.65 | |||
| P9 | 0,15 massimo | 0.30~0.60 | ≤0.025 | ≤0.025 | 0.25~1.0 | 8.0~10.0 | 0.90~1.10 | |||
| P11 | 0.05~0.15 | 0.30~0.60 | ≤0.025 | ≤0.025 | 0.50~1.0 | 1.0~1.5 | 0.44~0.65 | |||
| P12 | 0.05~0.15 | 0.30~0.61 | ≤0.025 | ≤0.025 | ≤0.5 | — | 0.44~0.65 | |||
| P22 | 0.05~0.15 | 0.30~0.60 | ≤0.025 | ≤0.025 | ≤0.5 | 1.9~2.6 | 0.87~1.13 | |||
| P91 | 0.08~0.12 | 0.30~0.60 | ≤0.02 | ≤0.01 | 0.2~0.5 | 8.0~9.5 | 0.85~1.05 | 0.18~0.25 | 0.03~0.07 | * |
*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), Ti (≤0.01), Zr (≤0.01)
Proprietà meccaniche di ASTM A335 P1, P2, P5, acciaio legato P9
| Grado |
Resistenza alla trazione (MPa) |
Carico di snervamento (MPa) |
Allungamento (%) |
| P1 | ≥380 | ≥205 | ≥30 |
| P2 | ≥380 | ≥205 | ≥30 |
| P5 | ≥415 | ≥205 | ≥30 |
| P9 | ≥415 | ≥205 | ≥30 |
| P11 | ≥415 | ≥205 | ≥30 |
| P12 | ≥415 | ≥205 | ≥30 |
| P22 | ≥415 | ≥205 | ≥30 |
| P91 | ≥585 | ≥415 | ≥20 |
I tubi della lega sono tubolari con le più alte percentuali, che i tubi standard del acciaio al carbonio, dei leganti come molibdeno (Mo), cromo (Cr), nichel, ecc. Realmente, il ASTM A335 copre i tubi d'acciaio «bassolegati», cioè tubi che hanno una somma totale di leganti inferiore a 5%. L'aggiunta di più alte percentuali dei leganti (nichel e cromo di esempio) trasforma l'acciaio più alti nei materiali inossidabili, duplex, fino a super-uniti in lega delle leghe, come come Inconel, in Hastelloy, in Monel, ecc.
I tubi dell'acciaio legato sono utilizzati nell'industria energetica per servizio ad alta temperatura e molto a bassa temperatura (criogenico), o per le applicazioni con le alte pressioni stesse.
I montaggi buttweld di serie del fitASTM A234 WPS dei tubi dell'acciaio legato di ASTM A335 (WP5, WP9, WP91) e A182 hanno forgiato i montaggi e le flange (A182 F5, F9, F11, F22, F91). Tutti questi materiali hanno simili proprietà chimiche e meccaniche e possono unirsi o saldati.
TUBI SENZA CUCITURE DELL'ACCIAIO LEGATO |
|||||||
Tubo ASTM A335 gr. P1, P2, P5, P9, P11, P12, P22, P91 dell'acciaio legato |
| GRADUI DISPONIBILE SECONDO LA MISURA |
| INTERVALLO DI GRANDEZZA | OD | SPESSORE DELLA PARETE | LUNGHEZZA | SUPERFICIE | |
| SENZA CUCITURE | 1/2»--18" | FINO A 20mm | FISSO/CASUALE | MARINATURA & PASSIVITÀ | LUMINOSO TEMPRATO |
| SALDATO | 3/4"--36" | FINO A 36mm | |||
PROVA & ISPEZIONE |
|||||
| PROVA DI NDT | PROVA DI MECHANICAO | ANALISI CHIMICA | ANALISI DELLO SPETTRO | ISPEZIONE DI DIMENSIONE | ISPEZIONE DI SUPERFICIE |
| UT; RT; FLUSSO TURBOLENTO | TENSION/TENSILE; IMPATTO; DUREZZA; IDRAULICO | METALLOGRAFICO; BASSA TEMPERATURA | SPETTROMETRO | CALIBRO; CALIBRO | VISUALIZZAZIONE |
APPLICAZIONE |
|||||
| INDUSTRIA CHIMICA DI PETRO | SCAMBIO TERMICO | SPAZIO AEREO | ATTREZZATURE FARMACEUTICHE | CALDAIA | NUCLEARE |
L'aggiunta di molibdeno («Moly ") aumenta la forza dell'acciaio e del suo limite elastico, migliora la resistenza all'usura d'acciaio, le sue qualità di impatto ed il hardenability. Inoltre migliora la resistenza ad ammorbidire, rende ad acciaio al cromo il meno all'infragilimento incline ed evita la corrosione.
| Tubi di Chrome Moly: Werkstoff contro en contro ASTM | ||
|---|---|---|
| Werkstoff /DIN | En | ASTM |
| 1,5415 | 16Mo3 | A335 grado P1 |
| 1,7335 | 13CrMo4-5 | A335 grado P11, P12 |
| 1,7380 | 10CrMo9-10 | A335 grado P22 |
| 1,7362 | X11CrMo5 | A335 grado P5 |
| A335 grado P9 | ||
| 1,4903 | X10CrMoVNb9-1 | A335 grado P91 |
