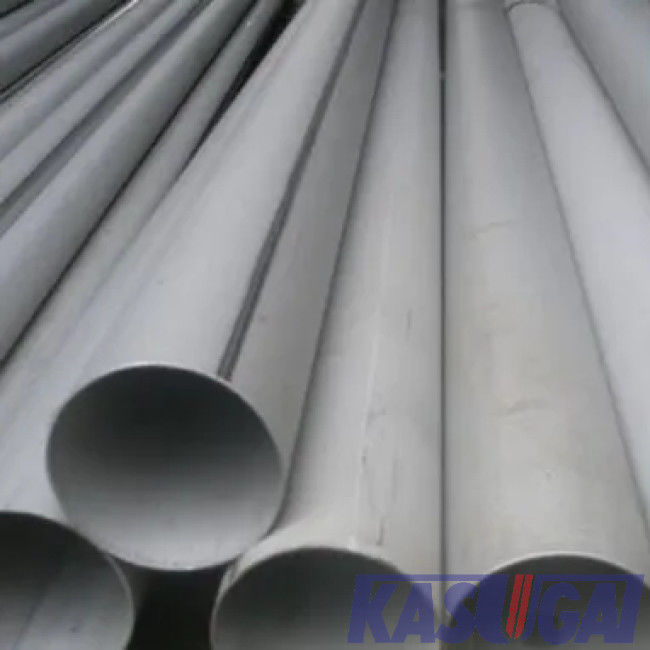

Tubo senza cuciture d'acciaio bassolegato ASTM saldato A335 P11 di ERW ad alta resistenza

Name: Tubo senza cuciture d'acciaio bassolegato ASTM saldato A335 P11 di ERW ad alta resistenza
Brand: Kasugai Shanghai Co., Ltd.
SKU: ASTM A335 P11 ASME B36.10M/B36.19M ERW WLD
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: Kasugai

Certificazione: ISO PED AD2000

Numero di modello: ASTM A335 P11 ASME B36.10M/B36.19M ERW WLD

Documento: Brochure del prodotto PDF

Termini di trasporto & di pagamento

Quantità di ordine minimo: negoziabile

Prezzo: negoziabile

Imballaggi particolari: Packng in condizione di navigare

Tempi di consegna: 30 - 60 giorni lavorativi

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 500 tonnellate al mese

Ottenga il migliore prezzo

Contatta ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Tubo senza cuciture dell'acciaio legato di ERW, Tubo saldato della lega P11, Tubo senza cuciture d'acciaio bassolegato


Nome di prodotto:	Tubo saldato in acciaio a bassa lega ASTM A335 P11 ASME B36.10M/B36.19M ERW	Intervallo di grandezza:	DA 1/8" A 48"
Spessore della parete:	Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, S	Lunghezza:	SRL, DRL, o come requisito del cliente
Norme:	ASTM A335/A335M ASME SA335	Processo di conclusione:	Estremità normale, estremità smussata, estremità filettate

Nome di prodotto:	Tubo saldato in acciaio a bassa lega ASTM A335 P11 ASME B36.10M/B36.19M ERW
Intervallo di grandezza:	DA 1/8" A 48"
Spessore della parete:	Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, S
Lunghezza:	SRL, DRL, o come requisito del cliente
Norme:	ASTM A335/A335M ASME SA335
Processo di conclusione:	Estremità normale, estremità smussata, estremità filettate

Descrizione

Tubo senza cuciture d'acciaio bassolegato ASTM saldato A335 P11 di ERW ad alta resistenza

Tubo saldato d'acciaio bassolegato di ASTM A335 P11 ASME B36.10M/B36.19M ERW

Informazioni di prodotto:

Nome di prodotto	Tubo saldato d'acciaio bassolegato di ASTM A335 P11 ASME B36.10M/B36.19M ERW
Norme	ASTM A335/A335M, ASME SA335
Intervallo di grandezza	1/8 di ″ 48 a ″
Spessore della parete	Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Lunghezza	S.r.l., DRL, o come requisito del cliente
Processo di conclusione	Estremità normale, estremità smussata, estremità filettate

Composizione chimica dell'acciaio legato di ASTM A335 P1 (%)

Grado	C	Mn	P	S	Si	Cr	Mo	Altri
P11	0.05~0.15	0.30~0.60	≤0.025	≤0.025	0.50~1.0	1.0~1.5	0.44~0.65

*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), Ti (≤0.01), Zr (≤0.01)

Proprietà meccaniche dell'acciaio legato di ASTM A335 P1

Grado

Resistenza alla trazione

(MPa)

Carico di snervamento

(MPa)

Allungamento

(%)

P11

≥415

≥205

≥30

ERW ha saldato il processo di fabbricazione del tubo

Nella saldatura di ERW, due elettrodi, fatti solitamente da rame, sono utilizzati per applicare la pressione e la corrente. Gli elettrodi sono a forma di disco e girano come i passaggi materiali fra loro. Ciò permette che gli elettrodi contattino costantemente il materiale per fare le saldature continue lunghe.

Un trasformatore di saldatura assicura la bassa tensione, corrente alternata a corrente forte. Il giunto del tubo ha alta resistenza elettrica riguardante il resto del circuito ed è riscaldato al suo punto di fusione dalla corrente. Le superfici semi-fuse sono premute insieme ad una forza che crea un legame di fusione, con conseguente struttura uniformemente saldata.

Dimensioni di ASME/ANSI B36.10M Welded e tubo d'acciaio lavorato senza cuciture

	D	Sch5s	Sch10s	Sch10	Sch20	Sch30	Sch40s	STD	Sch40	Sch60	Sch80s	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
1/8	10,3	---	1,24	---	---	---	1,73	1,73	1,73	---	2,41	2,41	2,41	---	---	---	---	---
1/4	13,7	---	1,65	---	---	---	2,24	2,24	2,24	---	3,02	3,02	3,02	---	---	---	---	---
3/8	17,1	---	1,65	---	---	---	2,31	2,31	2,31	---	3,2	3,2	3,2	---	---	---	---	---
1/2	21,3	1,65	2,11	---	---	---	2,77	2,77	2,77	---	3,73	3,73	3,73	---	---	---	4,78	7,47
3/4	26,7	1,65	2,11	---	---	---	2,87	2,87	2,87	---	3,91	3,91	3,91	---	---	---	5,56	7,82
1	33,4	1,65	2,77	---	---	---	3,38	3,38	3,38	---	4,55	4,55	4,55	---	---	---	6,35	9,09
1 ¼	42,2	1,65	2,77	---	---	---	3,56	3,56	3,56	---	4,85	4,85	4,85	---	---	---	6,35	9,7
1 ½	48,3	1,65	2,77	---	---	---	3,68	3,68	3,68	---	5,08	5,08	5,08	---	---	---	7,14	10,15
2	60,3	1,65	2,77	---	---	---	3,91	3,91	3,91	---	5,54	5,54	5,54	---	---	---	8,74	11,07
½ 2	73	2,11	3,05	---	---	---	5,16	5,16	5,16	---	7,01	7,01	7,01	---	---	---	9,53	14,02
3	88,9	2,11	3,05	---	---	---	5,49	5,49	5,49	---	7,62	7,62	7,62	---	---	---	11,13	15,24
½ 3	101,6	2,11	3,05	---	---	---	5,74	5,74	5,74	---	8,08	8,08	8,08	---	---	---	---	---
4	114,3	2,11	3,05	---	---	---	6,02	6,02	6,02	---	8,56	8,56	8,56	---	11,13	---	13,49	17,12
5	141,3	2,77	3,4	---	---	---	6,55	6,55	6,55	---	9,53	9,53	9,53	---	12,7	---	15,88	19,05
6	168,3	2,77	3,4	---	---	---	7,11	7,11	7,11	---	10,97	10,97	10,97	---	14,27	---	18,26	21,95
8	219,1	2,77	3,76	---	6,35	7,04	8,18	8,18	8,18	10,31	12,7	12,7	12,7	15,09	18,26	20,62	23,01	22,23
10	273,1	3,4	4,19	---	6,35	7,8	9,27	9,27	9,27	12,7	12,7	12,7	15,09	18,26	25,4	28,58	25,4	25,4
12	323,9	3,96	4,57	---	6,35	8,38	9,53	9,53	10,31	14,27	12,7	12,7	17,48	21,44	25,4	28,58	33,32	25,4
14	355,6	3,96	4,78	6,35	7,92	9,53	---	9,53	11,13	15,09	---	12,7	19,05	23,83	27,79	31,75	35,71
16	406,4	4,19	4,78	6,35	7,92	9,53	---	9,53	12,7	16,66	---	12,7	21,44	26,19	30,96	36,53	40,49
18	457,2	4,19	4,78	6,35	7,92	11,13	---	9,53	14,27	19,05	---	12,7	23,83	29,36	34,93	39,67	45,24
20	508	4,78	5,54	6,35	9,53	12,7	---	9,53	15,09	20,62	---	12,7	26,19	32,54	38,1	44,45	50,01
22	558,8	4,78	5,54	6,35	9,53	12,7	---	9,53	---	22,23	---	12,7	28,58	34,93	41,28	47,63	53,98
26	660,4	---	---	7,92	12,7	---	---	9,53	---	---	---	12,7
28	711,2	---	---	7,92	12,7	15,88	---	9,53	---	---	---	12,7
30	762	6,35	7,92	7,92	12,7	15,88	---	9,53	---	---	---	12,7
32	812,8	---	---	7,92	12,7	15,88	17,48	9,53	17,48	---	---	12,7
34	863,6	---	---	7,92	12,7	15,88	17,48	9,53	17,48	---	---	12,7
36	914,4	---	---	7,92	12,7	15,88	19,05	9,53	19,05	---	---	12,7
38	965,2	---	---	---	---	---	---	9,53	---	---	---	12,7
40	1016	---	---	---	---	---	---	9,53	---	---	---	12,7
42	1066,8	---	---	---	---	---	---	9,53	---	---	---	12,7
44	1117,6	---	---	---	---	---	---	9,53	---	---	---	12,7
46	1168,4	---	---	---	---	---	---	9,53	---	---	---	12,7
48	1219,2	---	---	---	---	---	---	9,53	---	---	---	12,7

Dimensioni di ASME/ANSI B36.19M Welded e tubo d'acciaio lavorato senza cuciture

NPS 　 (pollici)	Fuori del diametro. (millimetro)	Spessore della parete nominale (millimetri)
NPS 　 (pollici)	Fuori del diametro. (millimetro)	Sch5S ⁽¹⁾	Sch10S ⁽¹⁾	Sch40S	Sch80S
1/8	10,3	---	1,24	1,73	2,41
1/4	13,7	---	1,65	2,24	3,02
3/8	17,1	---	1,65	2,31	3,20
1/2	21,3	1,65	2,11	2,77	3,73
3/4	26,7	1,65	2,11	2,87	3,91
1	33,4	1,65	2,77	3,38	4,55
1 ¼	42,2	1,65	2,77	3,56	4,85
1 ½	48,3	1,65	2,77	3,68	5,08
2	60,3	1,65	2,77	3,91	5,54
½ 2	73	2,11	3,05	5,16	7,01
3	88,9	2,11	3,05	5,49	7,62
½ 3	101,6	2,11	3,05	5,74	8,08
4	114,3	2,11	3,05	6,02	8,56
5	141,3	2,77	3,4	6,55	9,53
6	168,3	2,77	3,4	7,11	10,97
8	219,1	2,77	3,76	8,18	12,70
10	273,1	3,40	4,19	9,27	12.70(2)
12	323,9	3,96	4,57	9.53(2)	12.70(2)
14	355,6	3,96	4.78(2)	…	…
16	406,4	4,19	4.78(2)	…	…
18	457,2	4,19	4.78(2)	…	…
20	508	4,78	5.54(2)	…	…
22	558,8	4,78	5.54(2)	…	…
24	660,4	5,54	6,35	…	…
30	762	6,35	7,92	…	…

Note:

(1) programmi 5S e gli spessori della parete 10S non permettono di infilare conformemente a ANSI/ASME B1.20.1

(2) queste dimensioni non si conformano a ANSI/ASME B36.1M

Dimensione, dimensioni & tolleranze del tubo saldato (millimetri)

NPS	*t/D	Tolleranza, % dal termine nominale
1/8" ~2,5"	Tutti	+20,0	-12,5
3" ~18"	≤5%	+22,5	-12,5
3" ~18"	>5%	+15,0	-12,5
≥20 «	Tutti	+17,5	-12,5
≥20 «	≤5%	+22,5	-12,5

*t: spessore della parete nominale; D: ordinato fuori del diametro.
