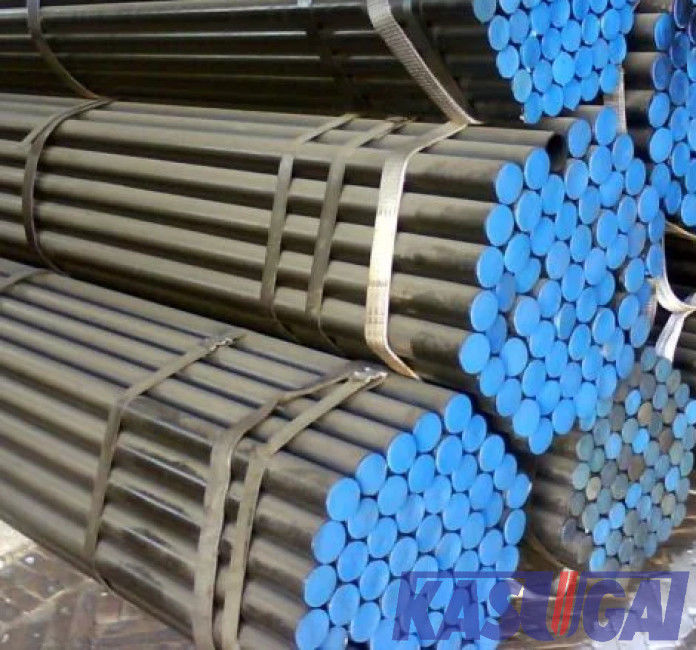

Tubatura senza cuciture di spessore della parete di ASME B36.10M Alloy Steel Pipe Sch20S

Luogo di origine	La Cina
Marca	Kasugai
Certificazione	ISO PED AD2000
Numero di modello	ASTM A335 P9 ASME B36.10M/B36.19M SMLS
Documento	Brochure del prodotto PDF

Dettagli del prodotto

Nome di prodotto:

Tubo senza saldatura in acciaio legato ASTM A335 P9 ASME B36.10M/B36.19M

Intervallo di grandezza:

DA 1/8" A 48"

Spessore della parete:

Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, S

Lunghezza:

S.r.l., DRL, Taglio lunghezza (≤6m)

Processo di conclusione:

Estremità normale, estremità smussata, estremità filettate

Dimensioni:

ASME/ANSI B36.10M ASME/ANSI 36.19M

Evidenziare:

Tubo dell'acciaio legato di Sch20S

ASME B36.10M Pipe Sch 20S

Tubo dell'acciaio legato di ASME

Termini di trasporto & di pagamento

Quantità di ordine minimo

negoziabile

Prezzo

negoziabile

Imballaggi particolari

Packng in condizione di navigare

Tempi di consegna

30 - 60 giorni lavorativi

Termini di pagamento

L/C, T/T

Capacità di alimentazione

500 tonnellate al mese

Descrizione di prodotto

Tubo di ASTM A335 P9 ASME B36.10M/B36.19M Alloy Steel Seamless per i servizi di temperatura & di alta pressione

Informazioni di prodotto:

Nome di prodotto	Tubo di ASTM A335 P9 ASME B36.10M/B36.19M Alloy Steel Seamless per i servizi di temperatura & di alta pressione
Norme	ASTM A335/A335M, ASME SA335
Intervallo di grandezza	1/8 di ″ 48 a ″
Spessore della parete	Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Lunghezza	S.r.l., DRL, o come requisito del cliente
Processo di conclusione	Estremità normale, estremità smussata, estremità filettate

Composizione chimica di ASTM A335 P1, P2, P5, P9, P11, P12, P22, acciaio legato P91 (%)

Grado	C	Mn	P	S	Si	Cr	Mo	V	N	Altri
P9	0,15 massimo	0.30-0.60	≤0.025	≤0.025	0.25-1.0	8.0-10.0	0.90-1.10

Proprietà meccaniche di ASTM A335 P1, P2, P5, acciaio legato P9

Grado

Resistenza alla trazione

(MPa)

Carico di snervamento

(MPa)

Allungamento

(%)

≥415

≥205

≥30

Dimensioni di ASME/ANSI B36.10M Welded e tubo d'acciaio lavorato senza cuciture

	D	Sch5s	Sch10s	Sch10	Sch20	Sch30	Sch40s	STD	Sch40	Sch60	Sch80s	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
1/8	10,3	---	1,24	---	---	---	1,73	1,73	1,73	---	2,41	2,41	2,41	---	---	---	---	---
1/4	13,7	---	1,65	---	---	---	2,24	2,24	2,24	---	3,02	3,02	3,02	---	---	---	---	---
3/8	17,1	---	1,65	---	---	---	2,31	2,31	2,31	---	3,2	3,2	3,2	---	---	---	---	---
1/2	21,3	1,65	2,11	---	---	---	2,77	2,77	2,77	---	3,73	3,73	3,73	---	---	---	4,78	7,47
3/4	26,7	1,65	2,11	---	---	---	2,87	2,87	2,87	---	3,91	3,91	3,91	---	---	---	5,56	7,82
1	33,4	1,65	2,77	---	---	---	3,38	3,38	3,38	---	4,55	4,55	4,55	---	---	---	6,35	9,09
1 ¼	42,2	1,65	2,77	---	---	---	3,56	3,56	3,56	---	4,85	4,85	4,85	---	---	---	6,35	9,7
1 ½	48,3	1,65	2,77	---	---	---	3,68	3,68	3,68	---	5,08	5,08	5,08	---	---	---	7,14	10,15
2	60,3	1,65	2,77	---	---	---	3,91	3,91	3,91	---	5,54	5,54	5,54	---	---	---	8,74	11,07
½ 2	73	2,11	3,05	---	---	---	5,16	5,16	5,16	---	7,01	7,01	7,01	---	---	---	9,53	14,02
3	88,9	2,11	3,05	---	---	---	5,49	5,49	5,49	---	7,62	7,62	7,62	---	---	---	11,13	15,24
½ 3	101,6	2,11	3,05	---	---	---	5,74	5,74	5,74	---	8,08	8,08	8,08	---	---	---	---	---
4	114,3	2,11	3,05	---	---	---	6,02	6,02	6,02	---	8,56	8,56	8,56	---	11,13	---	13,49	17,12
5	141,3	2,77	3,4	---	---	---	6,55	6,55	6,55	---	9,53	9,53	9,53	---	12,7	---	15,88	19,05
6	168,3	2,77	3,4	---	---	---	7,11	7,11	7,11	---	10,97	10,97	10,97	---	14,27	---	18,26	21,95
8	219,1	2,77	3,76	---	6,35	7,04	8,18	8,18	8,18	10,31	12,7	12,7	12,7	15,09	18,26	20,62	23,01	22,23
10	273,1	3,4	4,19	---	6,35	7,8	9,27	9,27	9,27	12,7	12,7	12,7	15,09	18,26	25,4	28,58	25,4	25,4
12	323,9	3,96	4,57	---	6,35	8,38	9,53	9,53	10,31	14,27	12,7	12,7	17,48	21,44	25,4	28,58	33,32	25,4
14	355,6	3,96	4,78	6,35	7,92	9,53	---	9,53	11,13	15,09	---	12,7	19,05	23,83	27,79	31,75	35,71
16	406,4	4,19	4,78	6,35	7,92	9,53	---	9,53	12,7	16,66	---	12,7	21,44	26,19	30,96	36,53	40,49
18	457,2	4,19	4,78	6,35	7,92	11,13	---	9,53	14,27	19,05	---	12,7	23,83	29,36	34,93	39,67	45,24
20	508	4,78	5,54	6,35	9,53	12,7	---	9,53	15,09	20,62	---	12,7	26,19	32,54	38,1	44,45	50,01
22	558,8	4,78	5,54	6,35	9,53	12,7	---	9,53	---	22,23	---	12,7	28,58	34,93	41,28	47,63	53,98
26	660,4	---	---	7,92	12,7	---	---	9,53	---	---	---	12,7
28	711,2	---	---	7,92	12,7	15,88	---	9,53	---	---	---	12,7
30	762	6,35	7,92	7,92	12,7	15,88	---	9,53	---	---	---	12,7
32	812,8	---	---	7,92	12,7	15,88	17,48	9,53	17,48	---	---	12,7
34	863,6	---	---	7,92	12,7	15,88	17,48	9,53	17,48	---	---	12,7
36	914,4	---	---	7,92	12,7	15,88	19,05	9,53	19,05	---	---	12,7
38	965,2	---	---	---	---	---	---	9,53	---	---	---	12,7
40	1016	---	---	---	---	---	---	9,53	---	---	---	12,7
42	1066,8	---	---	---	---	---	---	9,53	---	---	---	12,7
44	1117,6	---	---	---	---	---	---	9,53	---	---	---	12,7
46	1168,4	---	---	---	---	---	---	9,53	---	---	---	12,7
48	1219,2	---	---	---	---	---	---	9,53	---	---	---	12,7

Dimensione, dimensioni & tolleranze del tubo senza cuciture (millimetri)

NPS	*t/D	Tolleranza, % dal termine nominale
1/8" ~2,5"	Tutti	+20,0	-12,5
3" ~18"	≤5%	+22,5	-12,5
3" ~18"	>5%	+15,0	-12,5
≥20 «	>5%	+15,0	-12,5

*t: spessore della parete nominale; D: ordinato fuori del diametro.

Dimensioni di ASME/ANSI B36.19M Welded e tubo d'acciaio lavorato senza cuciture

NPS 　 (pollici)	Fuori del diametro. (millimetro)	Spessore della parete nominale (millimetri)
NPS 　 (pollici)	Fuori del diametro. (millimetro)	Sch5S ⁽¹⁾	Sch10S ⁽¹⁾	Sch40S	Sch80S
1/8	10,3	---	1,24	1,73	2,41
1/4	13,7	---	1,65	2,24	3,02
3/8	17,1	---	1,65	2,31	3,20
1/2	21,3	1,65	2,11	2,77	3,73
3/4	26,7	1,65	2,11	2,87	3,91
1	33,4	1,65	2,77	3,38	4,55
1 ¼	42,2	1,65	2,77	3,56	4,85
1 ½	48,3	1,65	2,77	3,68	5,08
2	60,3	1,65	2,77	3,91	5,54
½ 2	73	2,11	3,05	5,16	7,01
3	88,9	2,11	3,05	5,49	7,62
½ 3	101,6	2,11	3,05	5,74	8,08
4	114,3	2,11	3,05	6,02	8,56
5	141,3	2,77	3,4	6,55	9,53
6	168,3	2,77	3,4	7,11	10,97
8	219,1	2,77	3,76	8,18	12,70
10	273,1	3,40	4,19	9,27	12.70(2)
12	323,9	3,96	4,57	9.53(2)	12.70(2)
14	355,6	3,96	4.78(2)	…	…
16	406,4	4,19	4.78(2)	…	…
18	457,2	4,19	4.78(2)	…	…
20	508	4,78	5.54(2)	…	…
22	558,8	4,78	5.54(2)	…	…
24	660,4	5,54	6,35	…	…
30	762	6,35	7,92	…	…

Note:

(1) gli spessori della parete 5S e 10S di programma non permettono di infilare conformemente a ANSI/ASME B1.20.1

(2) queste dimensioni non si conformano a ANSI/ASME B36.1M
