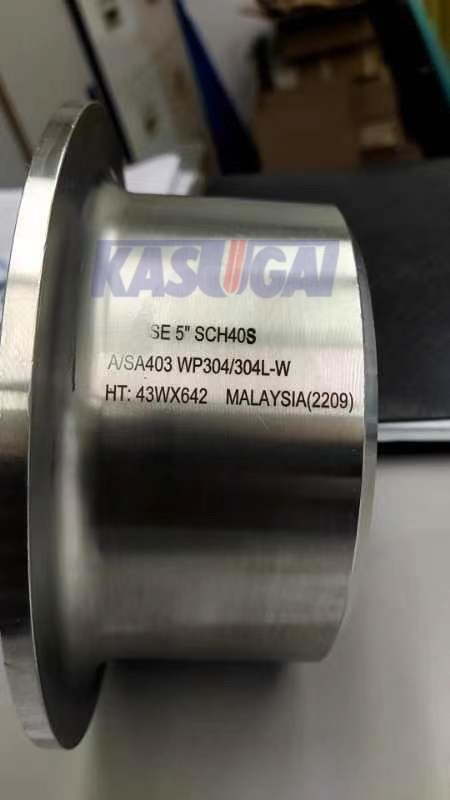

ASTM A403 Stagno di saldatura a coda in acciaio inossidabile

L'ASTM A403 è una specifica standard per i raccordi di tubi in acciaio inossidabile austenitici forgiati.Un'estremità di stub di saldatura a poppa è uno di questi tipi di accessori coperti dalla norma ASTM A403.

Un'estremità di stub di saldatura a fondo viene utilizzata per creare una connessione saldata tra due tubi o raccordi di diametri diversi.Si usa in genere quando è necessario un passaggio liscio tra i tubi o per facilitare il facile smontaggio di un giunto a fiancoL'estremità del bastone ha una lunghezza corta di tubo con un'estremità saldata al tubo più grande, mentre l'altra estremità è destinata ad essere utilizzata come connessione di flange per giunzione a giro.

L'estremità del bastoncino (Lap joint) è un dispositivo che viene utilizzato per sostituire le flange saldate quando è necessario il supporto di una flange di riserva rotante.E può essere fornito in dimensione ANSI standard e non standard che viene utilizzato per il collegamento di tubi di diametro diverso.

Le estremità di stub coperte da ASTM A403 sono realizzate in acciaio inossidabile austenitico forgiato.

Le estremità dei stub sono progettate per la saldatura a stub, in cui l'estremità del stub è allineata e saldata al tubo più grande.Si devono seguire tecniche e procedure di saldatura adeguate per garantire un giunto robusto e privo di perdite.

Informazioni sul prodotto

Tipi di punta di stub

Le estremità di stub sono offerte in tre modi diversi, tipo A, B e C. Le estremità di stub di tipo A e B sono simili agli accessori forgiati, come gomiti e tees, e le estremità di stub di tipo C sono realizzate in dimensioni personalizzate.

Tipo A

L'estensione del filo di tipo A è usata per la flangia comune standard.il raggio esterno dell'angolo del tipo A può ospitare la flangia dell'articolazione del gremboL'angolo interno è quadrato.

Tipo B

L'estremità di tipo B viene utilizzata per lo scivolamento standard su flange come flange a schiena.il raggio dell'angolo esterno del tipo B è sufficientemente piccolo da ospitare la flange di scorrere che può essere utilizzata come flange di riservaL'angolo interno è quadrato.

Tipo C

L'estremità di tipo C può essere utilizzata per la flangia standard della giunzione del grembo e per lo scivolamento sulla flangia.il raggio può essere fatto chiuso a un quadrato. Lo spessore del giro è del 75% della parete del tubo. Il tipo C è abbastanza corto da ospitare qualsiasi flange di riserva. Il giunto del giro sul tipo C è liscio e non è macchina.

Le estremità dei bastoncini sono generalmente prodotte in due modi, tipo A e tipo B. Sono disponibili in due lunghezze standard, lungo (ANSI) o corto (MSS).Gli sch5 e gli 10 sono generalmente offerti in lunghezze brevi.Le sch 40 sono disponibili sia in lunghezza corta che in lunga.

Materiali Composizioni chimiche

ASTM A403 Fittings per tubi in acciaio inossidabile si riferisce al materiale di raccordi inossidabili austenitici forgiati e laminati per tubi a pressione.Possono essere utilizzati in molti campi come l'industria ingegneristica, impianti di conversione di energia ecc.

Nota:

Quando nella tabella appare un'ellisse, non è richiesto e l'elemento deve essere analizzato o riportato

Il metodo di analisi per l'azoto deve essere concordato tra l'acquirente e il fabbricante.

Columbio 0,10-0,30%; Vanadio 0,10-0,30%.

Per le pareti di piccolo diametro o sottili, o per entrambe le pareti, in cui sono richiesti molti passaggi di disegno, è necessario un massimo di carbonio dello 0,04% nei gradi TP304L e TP316L.I tubi di piccolo diametro esterno sono definiti come quelli inferiori a 0.500in. ((23.7mm) di diametro esterno e tubi a parete leggera come quelli inferiori a 0.049in. ((1.24mm) di spessore medio della parete

ASME B16.9 Dimensioni della estremità del bastone (mm)
