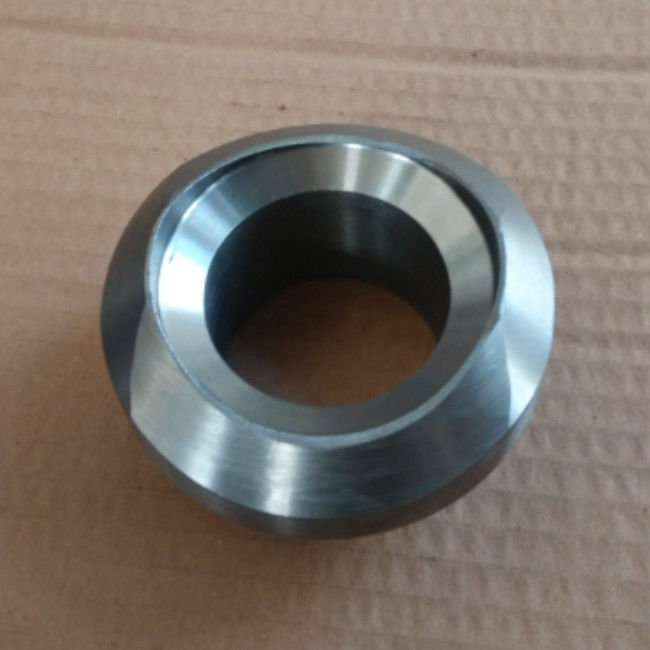

Riduzione degli accessori per tubi di acciaio inossidabile di Weldolet ASTM A403 MSS SP-97

Dimensione di ASTM A403 WP304/L WP316/L WP310S WP321 MSS SP-97 sulla dimensione/su Weldolet di riduzione

Weldolet è il tipo più comune di montaggio del ramo e fa parte delle riparazioni famiglia della saldatura di testa ed è disponibile in un'ampia varietà di dimensioni.

Il Weldolet è un pezzo saldato che ha smussato l'estremità su entrambe l'estremità. Attacca al tubo funzionato da un lato ed al tubo del ramo d'altro canto. Un weldolet è un tipo di accessorio per tubi che è utilizzato per diramarsi la linea stridente principale ad una più piccola linea ad un angolo di 45 o 90 gradi. La forma del Weldolet assicura che ci sia poco sforzo sul ramo del tubo e fornisce un rinforzo integrale.

Weldolets è fatto tipicamente del acciaio al carbonio o dell'acciaio inossidabile ed è saldato sul tubo principale per creare un collegamento sicuro e permanente.

Un weldolet è un montaggio del collegamento della estremità-saldatura del ramo che è attaccato ad un tubo dell'uscita per ridurre le concentrazioni di sforzo nella regione stridente. Il tipo più frequente di montaggio del ramo è il weldolet. Sono un tipo di montaggio della saldatura di testa che viene in una serie di dimensioni. Sono usati come alternativa ai montaggi quali i gomiti o i T, che possono essere più complessi installare e possono richiedere il supporto supplementare.

Informazioni di prodotto

Dimensioni di MSS SP-97 Weldolet

«Centro del funzionamento per affrontare» dimensione

Dimensione sulle dimensioni e sul peso di Weldoet di dimensione

Sch 40 (dimensioni nei pollici, nei pesi nelle libbre)

Sch XS (dimensioni nei pollici, nei pesi nelle libbre)

Sch 160/XXS (dimensioni nei pollici, nei pesi nelle libbre)

Riduzione delle dimensioni di Weldolet

Sch XS (dimensioni nei pollici, nei pesi nelle libbre)

Sch160/XXS (dimensioni nei pollici, nei pesi nelle libbre)

Composizioni chimiche nei materiali

Gli accessori per tubi di acciaio inossidabile di ASTM A403 si riferisce al materiale del forgiato di ed hanno rotolato i montaggi inossidabili austenitici per i tubi di pressione. I gradi comuni sono WP304/L, WP316/L. Possono essere usati in molti campi come organizzazione l'industria, degli impianti di conversione ecc. di energia.

Nota:

Dove gli ellissi (﹍) compaiono nella tavola, non c'è requisito e l'elemento deve essere analizzato per o essere riferito

Il metodo di analisi per azoto sarà un aspetto di accordo fra l'acquirente ed il produttore

Columbio 0.10-0.30%; Vanadio 0.10-0.30%.

Per le pareti di diametro basso o sottili, o entrambi, dove molti passaggi di disegno sono richiesti, un massimo del carbonio di 0,04% è necessario nei gradi TP304L e TP316L. I piccoli tubi del diametro esterno sono definiti come quei meno di 0.500in. (23.7mm) in diametro esterno e tubi leggeri della parete come quelle meno di 0.049in. (1.24mm) nello spessore della parete medio
