accessori per tubi di acciaio inossidabile
>
|
| Luogo di origine | Cina |
| Marca | Kasugai |
| Numero di modello | ASTM A403 MSS SP-97 Weldolet |
| Documento | Brochure del prodotto PDF |

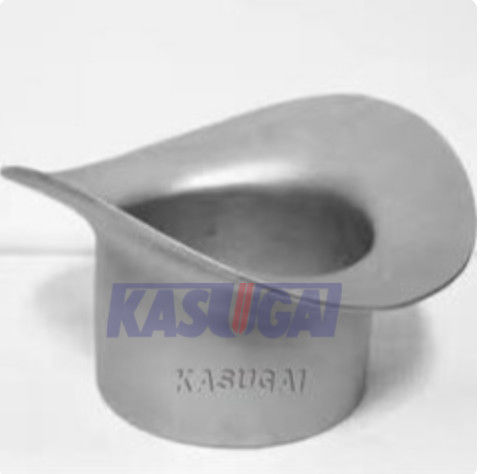

ASTM A403 WP304/L WP316/L WP310S WP321 MSS SP-97 Dimensione su dimensione/Reducing Weldolet
Gli accessori per tubi in acciaio inossidabile sono utilizzati per collegare, controllare o cambiare la direzione dei tubi in acciaio inossidabile.e varie applicazioni in cui è richiesta una connessione sicura e priva di perdite.
I punti di saldatura sono generalmente realizzati in acciaio al carbonio o in acciaio inossidabile e sono saldatisi sul tubo principale per creare un collegamento sicuro e permanente.
Un soldolet è un impianto di connessione di saldatura a rami che è collegato a un tubo di uscita al fine di ridurre le concentrazioni di tensione nella regione del tubo.Il tipo più frequente di montaggio dei rami è il welddoletSono un tipo di accessori di saldatura a scuderia che si possono trovare in varie dimensioni.che può essere più complesso da installare e richiede supporto aggiuntivo.
Informazioni sul prodotto
| Nome del prodotto | ASTM A403 MSS SP-97 Weldolet |
| Intervallo di dimensioni | Dimensioni: da 1/8 ′′ a 36 ′′ |
| Spessore della parete | STD Sch40 Sch160 XS XXS |
| Norme | ASTM A403 |
| Grado | WP304/L WP316/L WP310S WP321 |
| Norme di produzione | ASME B16.11 Saldature, MSS SP-97 |
MSS SP-97 Dimensioni del soldolet
MSS SP-97:
MSS SP-97 è uno standard sviluppato dalla Manufacturers Standardization Society (MSS) dell'industria delle valvole e degli accessori.compresi i WeldoletsI saldatori sono connessioni di rami che vengono saldate sul tubo di scarico, consentendo una transizione agevole e la creazione di un tubo di rami più piccolo.
Centro di corsa faccia a faccia Tasse
| Eseguire il NPS del tubo | Eseguire Pipe Schedule | Dimensioni del weldolo | |||||||||||
| Dimensione | SCH. | 2′′ | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| 2′′ | STD-40 XS-80 |
70 | |||||||||||
| XXS-160 | 87 | ||||||||||||
| 3" | STD-40 XS-80 |
84 | 91 | ||||||||||
| XXS-160 | 101 | 119 | |||||||||||
| 4" | STD-40 XS-80 |
97 | 103 | 111 | |||||||||
| XXS-160 | 114 | 132 | 144 | ||||||||||
| STD-40 | 124 | 130 | 138 | 148 | |||||||||
| 6" | XS-80 | 124 | 130 | 138 | 165 | ||||||||
| XXS-160 | 141 | 159 | 171 | 192 | |||||||||
| STD-40 | 149 | 156 | 164 | 176 | 183 | ||||||||
| 8" | XS-80 | 149 | 156 | 164 | 191 | 197 | |||||||
| XXS-160 | 167 | 184 | 197 | 218 | 224 | ||||||||
| STD-40 | 176 | 183 | 191 | 205 | 210 | 218 | |||||||
| 10" | XS-80 | 176 | 183 | 191 | 218 | 238 | 235 | ||||||
| XXS-160 | 194 | 211 | 224 | 245 | 251 | 265 | |||||||
| STD | 202 | 208 | 216 | 228 | 255 | 245 | 251 | ||||||
| 12" | XS | 202 | 208 | 216 | 243 | 264 | 267 | 265 | |||||
| XXS-160 | 219 | 237 | 249 | 270 | 276 | 291 | 324 | ||||||
| 14" | STD | 218 | 224 | 232 | 245 | 251 | 259 | 267 | 270 | ||||
| XS | 218 | 224 | 231 | 239 | 279 | 270 | 278 | 286 | |||||
| 16" | STD | 243 | 249 | 257 | 270 | 276 | 284 | 292 | 295 | 300 | |||
| XS | 243 | 249 | 257 | 284 | 305 | 293 | 303 | 306 | 319 | ||||
| 18" | STD | 268 | 275 | 283 | 295 | 302 | 310 | 318 | 321 | 325 | 335 | ||
| XS | 268 | 275 | 283 | 310 | 330 | 321 | 329 | 332 | 338 | 352 | |||
| 20" | STD | 294 | 300 | 308 | 321 | 327 | 335 | 343 | 346 | 351 | 356 | 376 | |
| XS | 294 | 300 | 308 | 335 | 356 | 346 | 354 | 557 | 364 | 370 | 386 | ||
| 24" | STD | 345 | 351 | 359 | 372 | 378 | 386 | 394 | 397 | 402 | 406 | 411 | 446 |
| XS | 345 | 351 | 359 | 386 | 406 | 397 | 405 | 408 | 414 | 421 | 429 | 449 | |
Dimensioni e peso
Sch 40 (dimensioni in pollici, pesi in libbre)
| Dimensione del beldolet (pollici) | A | B | C |
Peso del soldolet (Peso) |
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0.15 |
| 3/4 | 7/8 | 15/8 | 1 3/16 | 0.25 |
| 1 | 1 1/16 | 2 | 1 7/16 | 0.4 |
| 1 1/4 | 1 1/4 | 2 3/8 | 1 3/4 | 0.7 |
| 1 e 1/2 | 1 5/16 | 2 7/8 | 2 | 0.8 |
| 2 | 1 e 1/2 | 3 e mezzo | 2 9/16 | 1.5 |
| 2 e mezzo | 15/8 | 4 1/6 | 3 | 2.25 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 3.75 |
| 3 e mezzo | 2 | 5 3/8 | 3 7/8 | 5 |
| 4 | 2 | 6 | 4 3/4 | 6.7 |
| 5 | 2 1/4 | 7 1/8 | 5 9/16 | 8.5 |
| 6 | 2 3/8 | 8 e mezzo | 6 11/16 | 14 |
| 8 | 2 3/4 | 10 3/8 | 8 11/16 | 28 |
| 10 | 3 1/16 | 12 9/16 | 10 13/16 | 39 |
| 12 | 3 3/8 | 14 7/8 | 12 13/16 | 65 |
| 14 | 3 e mezzo | 16 1/8 | 14 1/16 | 70 |
| 16 | 3 11/16 | 18 1/4 | 16 1/16 | 92 |
| 18 | 4 1/16 | 20 3/4 | 18 5/8 | 125 |
| 20 | 4 5/8 | 23 1/16 | 20 1/16 | 175 |
| 24 | 5 3/8 | 27 7/8 | 25 1/8 | 280 |
| 30 | 5 3/8 | 34 1/16 | 30 7/16 | 440 |
| 36 | 5 3/8 | 34 1/16 | 36 e mezzo | 1180 |
Sch XS (dimensioni in pollici, pesi in sterline)
| Dimensione del beldolet (pollici) | A | B | C |
Peso del soldolet (Peso) |
| 1/2 | 3/4 | 1.375 | 15/16 | 0.15 |
| 3/4 | 7/8 | 1.625 | 1.1875 | 0.25 |
| 1 | 1.0625 | 2 | 1.4375 | 0.4 |
| Un'idea di vita, 1/14 | 1.25 | 2.4375 | 1.75 | 0.7 |
| 1.5 | 1.3125 | 2.875 | 2 | 0.9 |
| 2 | 1.5 | 3.5 | 2.5625 | 1.6 |
| 2 e mezzo | 1.625 | 4.0625 | 3 | 2.5 |
| 3 | 1.75 | 4.8125 | 3.6875 | 4.1 |
| 3 e mezzo | 2 | 5.375 | 3.875 | 5.1 |
| 4 | 2 | 6 | 4.75 | 7.5 |
| 5 | 2.25 | 7.125 | 5.5625 | 9.5 |
| 6 | 3.0625 | 8.875 | 6.6875 | 15 |
| 8 | 3.875 | 10.625 | 8.6875 | 32 |
| 10 | 3.5 | 12.875 | 10.4375 | 46 |
| 12 | 3.9375 | 15.1875 | 13 | 61 |
| 14 | 4.125 | 16.6875 | 14.3125 | 75 |
| 16 | 4.4375 | 18.875 | 16.5 | 115 |
| 18 | 4.6875 | 21.125 | 18.625 | 130 |
| 20 | 5 | 23.375 | 20.8125 | 187 |
| 24 | 5.5 | 27.875 | 25.125 | 316 |
| 26 | 5.75 | 30.125 | 27.25 | 370 |
Sch 160/XXS (dimensioni in pollici, pesi in sterline)
| Dimensione del beldolet (pollici) | A | B | C |
Peso del soldolet (libbre) |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 e 1/2 | 2 | 1 | 0.80 |
| 11/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 e 1/2 | 2 | 2 3/4 | 1 e 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2.15 |
| 2 e mezzo | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.35 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 8 11/16 | 5 3/4 | 30.25 |
Riduzione delle dimensioni dei forni
Sch XS (dimensioni in pollici, pesi in sterline)
| Dimensione del beldolet (pollici) | A | B | C |
Peso del soldolet (Peso) |
| 1/8 | 5/8 | 1 | 5/8 | 0.10 |
| 1/4 | 5/8 | 1 | 5/8 | 0.10 |
| 3/8 | 3/4 | 1 1/4 | 3/4 | 0.15 |
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0.20 |
| 3/4 | 7/8 | 1 3/4 | 1 3/16 | 0.30 |
| 1 | 1 1/16 | 2 1/8 | 1 7/16 | 0.50 |
| 1 1/4 | 1 1/4 | 2 9/16 | 1 3/4 | 0.90 |
| 1 e 1/2 | 1 5/16 | 2 7/8 | 2 | 1.10 |
| 2 | 1 e 1/2 | 3 e mezzo | 2 9/16 | 1.75 |
| 2 e mezzo | 15/8 | 4 1/16 | 3 | 2.60 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 4.10 |
| 3 e mezzo | 1 7/8 | 5 1/4 | 4 | 5.60 |
| 4 | 2 | 6 | 4 3/4 | 6.40 |
| 5 | 2 1/4 | 7 1/16 | 5 9/16 | 10.40 |
| 6 | 3 1/16 | 8 5/16 | 6 11/16 | 23.00 |
| 8 | 3 7/8 | 11 1/2 | 8 11/16 | 37.00 |
| 10 | 3 11/16 | 13 3/16 | 10 7/16 | 46.00 |
| 12 | 4 1/16 | 15 5/8 | 12 e mezzo | 61.00 |
| 14 | 3 15/16 | 16 | 13 13/16 | 70.00 |
| 16 | 4 3/16 | 18 3/8 | 15 7/8 | 102.00 |
| 18 | 4 3/8 | 20 3/8 | 17 15/16 | 130.00 |
| 20 | 4 11/16 | 22 15/16 | 20 1/16 | 158.00 |
| 24 | 5 e mezzo | 28 e mezzo | 24 3/16 | 290.00 |
| 26 | 5 3/4 | 30 1/8 | 27 1/4 | 350.00 |
Sch160/XXS(Le dimensioni in pollici, i pesi in sterline)
| Dimensione (pollici) | A | B | C | Peso del giubbotto in libbre |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 e 1/2 | 2 | 1 | 0.85 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 e 1/2 | 2 | 2 3/4 | 1 e 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2.15 |
| 2 e mezzo | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.30 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 9 5/16 | 5 3/4 | 28.00 |
Materiali Composizioni chimiche
ASTM A403 Fittings per tubi in acciaio inossidabile si riferisce al materiale di raccordi inossidabili austenitici forgiati e laminati per tubi a pressione.Possono essere utilizzati in molti campi come l'industria ingegneristica, impianti di conversione dell'energia, ecc.
| Classe A | Composizione (%) | |||||||||
| Grado WP | Designazione UNS | C | M | P | S | - Sì. | Ni | Cr | Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Sì. | - Sì. |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Sì. | - Sì. |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Sì. | - Sì. |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Sì. |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Sì. | G |
Nota:
Quando nella tabella appare un'ellisse, non è richiesto e l'elemento deve essere analizzato o riportato
Il metodo di analisi per l'azoto deve essere concordato tra l'acquirente e il fabbricante.
Columbio 0,10-0,30%; Vanadio 0,10-0,30%.
Per le pareti di piccolo diametro o sottili, o per entrambe le pareti, in cui sono richiesti molti passaggi di disegno, è necessario un massimo di carbonio dello 0,04% nei gradi TP304L e TP316L.I tubi di piccolo diametro esterno sono definiti come quelli inferiori a 0.500in. ((23.7mm) di diametro esterno e tubi a parete leggera come quelli inferiori a 0.049in. ((1.24mm) di spessore medio della parete
