Forgiato 90 gradi ha infilato il gomito
  • Forgiato 90 gradi ha infilato il gomito

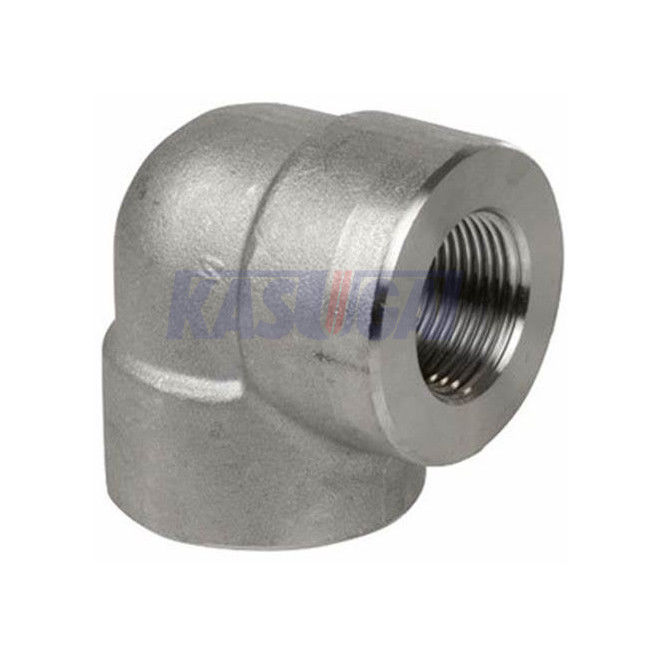

Forgiato 90 gradi ha infilato il gomito

Forgiato 90 gradi ha infilato il gomito

Luogo di origine La Cina
Marca Kasugai
Numero di modello ASTM A420 ASME B16.11 Gomito filettato (THD) in acciaio al carbonio forgiato ad alta pressione a 90
Documento Brochure del prodotto PDF
Dettagli del prodotto
Nome di Prouct:
ASTM A420 ASME B16.11 Gomito filettato (THD) in acciaio al carbonio forgiato ad alta pressione a 90
Intervallo di grandezza:
1/8' a 4"
Tipo del filo:
ASME B1.20.1 (NPT)
Classe di pressione:
Classe 2000 3000 6000
Norma:
ASTM A420
Dimensioni:
ASME B16.11
Evidenziare:

Forgiato 90 gradi ha infilato il gomito

,

Accessori per tubi forgiati del acciaio al carbonio

,

Gomito infilato 90 gradi ad alta pressione

Termini di trasporto & di pagamento
Quantità di ordine minimo
negoziabile
Prezzo
negoziabile
Imballaggi particolari
Packng in condizione di navigare
Tempi di consegna
30 - 60 giorni lavorativi
Termini di pagamento
L / C, T/T
Capacità di alimentazione
500 tonnellate al mese
Descrizione di prodotto

Il acciaio al carbonio forgiato ad alta pressione di ASTM A420 ASME B16.11 90 gradi ha infilato il gomito (THD)



Informazioni di prodotto

Nome di prodotto Il acciaio al carbonio forgiato ad alta pressione di ASTM A420 ASME B16.11 90 gradi ha infilato il gomito (THD)
Intervallo di grandezza 1/8" a 4"
Tipo del filo ASME B1.20.1
Dimensioni ASME B16.11
Norme ASTM A420
Classe di pressione Classe 2000, 3000, 6000



ASTM A234 che misura composizione chimica (%)

  Si S Mn P C Mo Cr Ni Cu
WPB ≤0.1 0,058 0.29-1.06 0,05 ≤0.3 ≤0.15 0,4 0,4 0,4
WPC ≤0.1 0,058 0.29-1.06 0,05 ≤0.35 ≤0.15 0,4 0,4 0,4



Le dimensioni di ASME B16.11 90° hanno infilato il gomito (THD) (millimetri)



Forgiato 90 gradi ha infilato il gomito 0

Il disegno tecnico del gomito di ASME B16.11 90° con le estremità filettate del NPT.





NPS
2000#
3000#
6000#		 H
2000#		 H
3000#		 H
6000#
1/8" 21 21 25 22 22 25
1/4" 21 25 28 22 25 33
3/8" 25 28 33 25 33 38
1/2» 28 33 38 33 38 46
3/4" 33 38 44 38 46 56
1" 38 44 51 46 56 62
1-1/4» 44 51 60 56 62 75
1-1/2» 51 60 64 62 75 84
2" 60 64 83 75 84 102
2-1/2» 76 83 95 92 102 121
3" 86 95 106 109 121 146
4" 106 114 114 146 152 152



NPS G
2000#		 G
3000#		 G
6000#		 B L2
1/8" 3,18 3,18 6,35 6,4 6,7
1/4" 3,18 3,30 6,60 8,1 10,2
3/8" 3,18 3,51 6,98 9,1 10,4
1/2» 3,18 4,09 8,15 10,9 13,6
3/4" 3,18 4,32 8,53 12,7 13,9
1" 3,68 4,98 9,93 14,7 17,3
1-1/4» 3,89 5,28 10,59 17,0 18,0
1-1/2» 4,01 5,56 11,07 17,8 18,4
2" 4,27 7,14 12,09 19,0 19,2
2-1/2» 5,61 7,65 15,29 23,6 28,9
3" 5,99 8,84 16,64 25,9 30,5
4" 6,55 11,18 18,67 27,7 33,0



Note generali: le dimensioni sono tutte nel millimetro

Nota: : centro--fine del gomito infilato; H: fuori del diametro della banda; G: spessore della parete minimo; B: lunghezza minima della lunghezza perfetta; L2: lunghezza del filo utile.
