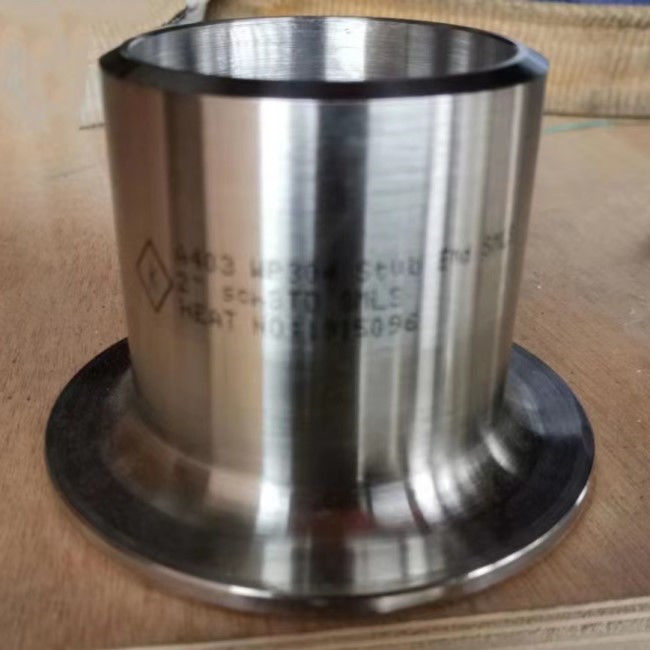

Saldatura di testa degli accessori per tubi di acciaio inossidabile di ASTM A403 Stub End WP321 WP310S

Saldatura di testa di acciaio inossidabile di ASTM A403 Stub End WP304/L WP310S WP316/L WP321

Saldatura di testa di acciaio inossidabile di ASTM A403 Stub End

L'estremità del troncone (giunto) è un montaggio che è utilizzato sostituisce le flange saldate quando il supporto di una flangia di sostegno girante è richiesto. E può essere fornita nella dimensione standard e non standard dell'ANSI che è usata per i tubi di collegamento del diametro differente.

Informazioni di prodotto

Stub End Types

L'estremità del troncone è offerta in tre modi diversi, il tipo A, la B e C. Type A e l'estremità del troncone di B sono simili ai montaggi forgiati, quali i gomiti ed i T ed il tipo estremità del troncone di C è fatto nelle dimensioni su misura.

Tipo A

Il tipo un'estremità del troncone è usato per la flangia standard del giunto. Lo spessore del rivestimento sull'estremità del troncone è superiore o uguale allo spessore nominale della parete del tubo. Inoltre, il raggio d'angolo esterno del tipo A può ricevere la flangia del giunto. L'angolo interno è quadrato. Il rivestimento ha solitamente un fronte seghettato lavorato.

Tipo B

Il tipo estremità del troncone di B è usato per lo slittamento standard sulle flange come flange del rivestimento. Lo spessore del rivestimento su questa breve estremità è superiore o uguale allo spessore nominale della parete del tubo. Inoltre, il raggio d'angolo esterno di tipo B è abbastanza piccolo ricevere la flangia di slittamento o che può essere usata come flangia di sostegno. L'angolo interno è quadrato. Il rivestimento ha solitamente un fronte seghettato lavorato.

Tipo C

Il tipo estremità del troncone di C può essere usato per la flangia standard e lo slittamento del giunto sulla flangia. È svasato che lascia un bordo arrotondato al diametro interno del rivestimento. Se necessario, il raggio può essere fatto chiuso ad un quadrato. Lo spessore del rivestimento è 75% della parete del tubo. Il tipo C è molto abbastanza breve accomodare tutta la flangia di sostegno. Il giunto su tipo C è liscio e non è macchina.

L'estremità del troncone è fabbricata solitamente in due modi, tipo A e tipi B. È disponibile in due di lunghezza standard, modelli lunghi (ANSI) o brevi (MSS). L'estremità del troncone Sch5s e 10s è offerta solitamente nelle brevi lunghezze e le lunghezze lunghe sono disponibili su ordine speciale. L'estremità del troncone di Sch 40s è fornita nelle brevi o lunghezze lunghe.

Composizioni chimiche nei materiali

Gli accessori per tubi di acciaio inossidabile di ASTM A403 si riferisce al materiale del forgiato di ed hanno rotolato i montaggi inossidabili austenitici per i tubi di pressione. I gradi comuni sono WP304/L, WP316/L. Possono essere usati in molti campi come organizzazione l'industria, degli impianti di conversione ecc di energia

Nota:

Dove gli ellissi (﹍) compaiono nella tavola, non c'è requisito e l'elemento deve essere analizzato per o essere riferito

Il metodo di analisi per azoto sarà un aspetto di accordo fra l'acquirente ed il produttore

Columbio 0.10-0.30%; Vanadio 0.10-0.30%.

Per le pareti di diametro basso o sottili, o entrambi, dove molti passaggi di disegno sono richiesti, un massimo del carbonio di 0,04% è necessario nei gradi TP304L e TP316L. I piccoli tubi del diametro esterno sono definiti come quei meno di 0.500in. (23.7mm) in diametro esterno e tubi leggeri della parete come quelle meno di 0.049in. (1.24mm) nello spessore della parete medio

ASME B16.9 Stub End Dimensions (millimetri)
