Flange del tubo di acciaio inossidabile
>
|
| Luogo di origine | Cina |
| Marca | Kasugai |
| Certificazione | ISO ; PED |
| Numero di modello | ANSI B16.5 WN RF CL300 DI ASTM A182 F304 |
| Documento | Brochure del prodotto PDF |

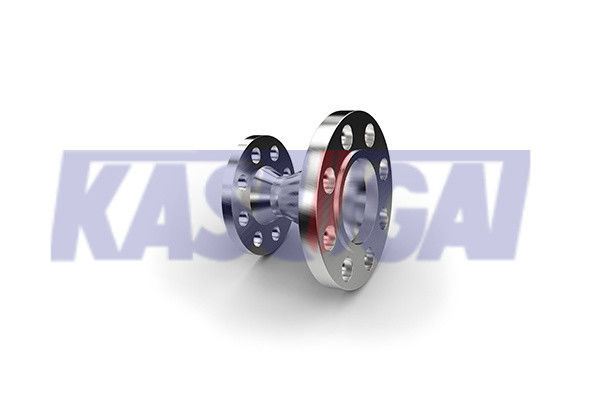

ANSI B16.5 3 pollici di acciaio inossidabile
Informazioni relative alla flangia del collo a saldatura lunga
Una "Flancia speciale in acciaio inossidabile" si riferisce in genere a una flangia che ha caratteristiche uniche o personalizzate su misura per requisiti specifici al di là dei disegni di flangia standard.Queste flange speciali sono spesso progettate per soddisfare esigenze particolari in applicazioni industriali in cui le flange standard potrebbero non essere sufficienti.
Le flange speciali sono progettate per soddisfare esigenze specifiche che le flange standard non possono soddisfare.o pressioni specifiche su misura per l'applicazione.
Le flange speciali in acciaio inossidabile sono realizzate in acciaio inossidabile, offrendo un'eccellente resistenza alla corrosione e durata.La scelta dell'acciaio inossidabile garantisce che la flangia possa resistere a ambienti e applicazioni difficili in cui la corrosione è un problema.
| Nome del prodotto | ASTM A182 F304 ANSI B16.5 WN RF Classe 300 Collo di saldatura in acciaio inossidabile Flange di faccia sollevata |
| Intervallo di dimensioni | 1/2 ̊ a 48 ̊ |
| Classe di pressione | Classe 300 |
| Norme | ASTM A182 F304 |
| Tipo di faccia | WNRF-saldatura collo faccia sollevata |
| Specificità | ANSI B16.5 |
ASTM A182 F304
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 Composizione chimica
| Grado | C, massimo | Mn, massimo | P, massimo | S, massimo | Sì, al massimo. | Ni | Cr | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0.10 |
ASTM A182 F304 Proprietà meccaniche
| Grado |
Resistenza alla trazione, min (MPa) |
Forza di resa, min (MPa) |
Allungamento in 2 pollici, min (%) |
Riduzione della superficie, min (%) |
Durezza (HBW) |
| F304 | 515 | 205 | 30 | 50 | - Sì. |
ANSI B16.5 Dimensioni delle flange - Classe 300 (mm)
| Dimensione nominale | Fuori da Dia. | Spessore | Lunghezza attraverso l'hub | Dia. di Hub | La faccia di Dia sollevata. | Radio di angolo del foraggio | Profondezza del socket | Controfori | Lunghezza del filo | Fori di bullone | |||||
| WN |
SO S.V. TR |
LJ | LJ | S.V. | TR | Bolt Circle Dia. | - No, no. | - Dia. - Grazie. | |||||||
| A | B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q. | C | H | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Dimensione nominale | Dimensioni delle flange degli anelli | Peso (kg) | |||||||||||
| Numero di scanalatura | Dia. della porzione sollevata | Pitch Dia. | Profondezza | Larghezza | Raggio in basso |
WN Sch 40 |
SO | BL |
S.V. Sch 40 |
LJ | TR | ||
| A | B | K. | P | E | F | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
