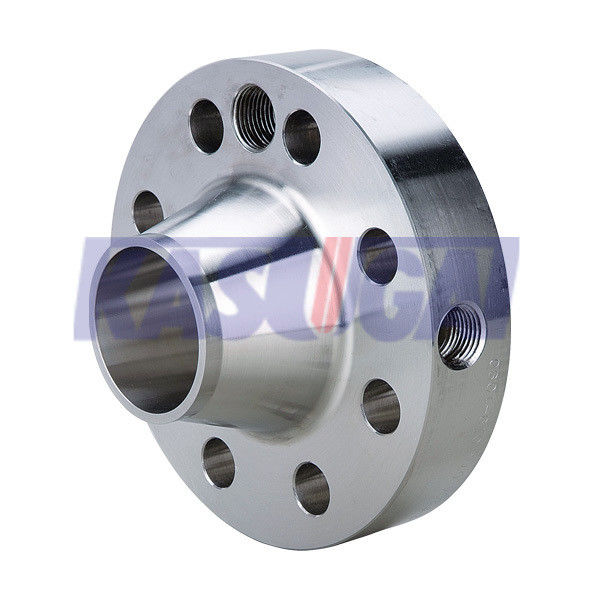

Dimensioni di cerchio di saldatura di orificio Flanges RF ASME B16.36 Classe 300

Dimensioni Flanche RF per collo di saldatura di orificio ASME B16.36 Classe 300

Dimensioni Oriffici collo della saldatura Flanche RF Informazioni

La dimensione della flangia si riferisce alla dimensione nominale del tubo (NPS) della flangia.a partire da 1/2 "NPS e fino a dimensioni maggiori secondo i requisiti specifici dell'applicazione.

Lo spessore della flange varia in base alla pressione nominale e alle dimensioni della flange.Lo spessore è in genere specificato in conformità alle nominali di pressione-temperatura previste dalla norma applicabile.

• Le dimensioni sono espresse in millimetri, ad eccezione dei bulloni e dei fori.
• L'altezza del volto sollevato (RF) nella CLASS 300 è di 2 mm.
• Tutte le altre dimensioni sono conformi alla norma ASME B16.5.
• Le flange di giunzione degli anelli più grandi di NPS 3 richiederanno dei rubinetti angolari.

• Se necessario, possono essere fornite altre dimensioni di NPT.
• Le lunghezze dei bulloni per le flange di fronte rialzate comprendono la tolleranza per lo spessore dell'orificio e della guarnizione
  di 6 mm (0,25 pollici) per NPS 1 a NPS 12.
  una tolleranza di 15 mm (0,62 pollici) per le NPS da 1 a 3.
• Il buco (B) deve essere specificato dall'acquirente.
• La lunghezza del bullone non include l'altezza delle camere (punti).

Tolleranze
Le tolleranze su tutte le dimensioni sono quelle indicate nella norma ASME B16.5, ad eccezione di quelle riportate di seguito.

Posizione del rubinetto di pressione
La tolleranza sulla posizione del centro del foro del rubinetto di pressione dalla faccia della flange deve essere:

• ± 0,5 mm (± 0,02 pollici) per flange di dimensioni inferiori a NPS 4
• ± 0,8 mm (± 0,03 pollici) per flange NPS 4 e superiori

Diametro del foraggio

• La tolleranza di diametro del foro (solo per le flange del collo di saldatura) è pari a ±0,5% del valore nominale.
