Flange del tubo di acciaio inossidabile
>
|
| Luogo di origine | Cina |
| Marca | Kasugai |
| Certificazione | ISO, PED, AD2000 |
| Numero di modello | JIS SUS304 PL-LJ Split 10K 80A |
| Documento | Brochure del prodotto PDF |

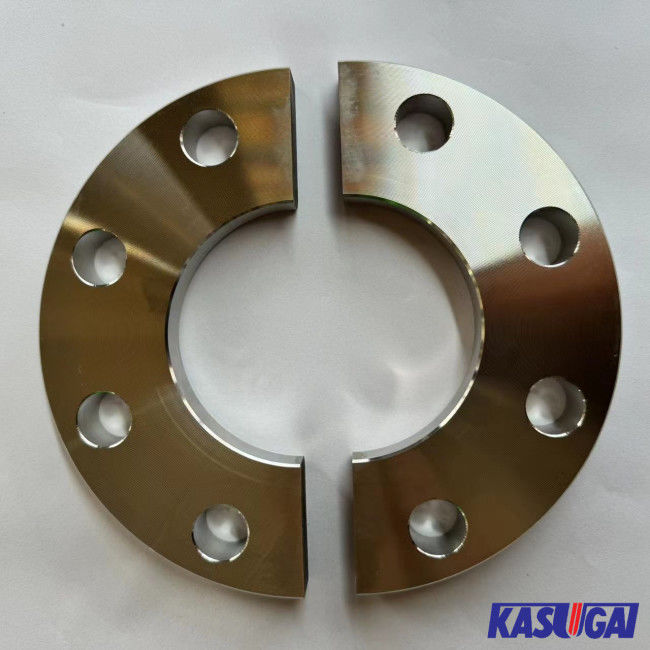

JIS SUS304 PL-LJ 10K 80A Piastra in acciaio inossidabile
Le flange a fessura sono costituite da 2 pezzi che possono essere bloccati in modo sicuro utilizzando dadi e bulloni.I produttori di flange a fessura raccomandano l'uso di queste flange come flange a faccia piatta rimuovendo la proiezione sollevata sulla faccia esterna della flange.
Informazioni sul prodotto
| Nome del prodotto | JIS SUS304 PL-LJ 10K 80A Piastra in acciaio inossidabile |
| Dimensione | DN80, OD185mm, ID91.6mm, Spessore 18mm |
| Classe di pressione | 10K |
| Norme | Classificazione dei prodotti |
| Tipo di faccia | articolazione della anca (LJ) |
| Materiale | SUS304 |
| Origine | Cina |
Materiale:Acciaio inossidabile SUS304
Il materiale SUS304 è uno standard JIS giapponese e l'acciaio inossidabile più comunemente utilizzato, contenente il 18% di Cr e l'8% di Ni.Può mantenere una buona resistenza e resistenza al calore in ambienti ad alta e bassa temperatura, e ha anche una buona resistenza alla corrosione, saldabilità, lavorabilità a freddo e proprietà meccaniche nell'atmosfera mite.
SUS304 Composizione chimica dell'acciaio inossidabile
| Norme | Grado | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 anni | 8-10.5 |
SUS304 Proprietà meccaniche dell'acciaio inossidabile
| Norme | Grado |
Dia. (d) (mm) |
Forza di resa (N/mm2) |
Resistenza alla trazione (N/mm2) |
L'allungamento (%) |
Durezza (HB) |
Durezza (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
JIS 10K Dimensioni della flangia a fessura (mm)
| Dimensione nominale del tubo | Pipe | All'interno di Dia. | Fuori da Dia. | Spessore | Fori di bullone | |||
| Inch | - Sì. | A | D | t | C | - No, no, no, no. | h | |
| 3/4 | 20 | 27.2 | 28.9 | 100 | 14 | 75 | 4 | 15 |
| 1 | 25 | 34.0 | 35.6 | 125 | 14 | 90 | 4 | 19 |
| 1-1/4 | 32 | 42.7 | 44.3 | 135 | 16 | 100 | 4 | 19 |
| 1-1/2 | 40 | 48.6 | 50.4 | 140 | 16 | 105 | 4 | 19 |
| 2 | 50 | 60.5 | 62.7 | 155 | 16 | 120 | 4 | 19 |
| 2-1/2 | 65 | 76.3 | 78.7 | 175 | 18 | 140 | 4 | 19 |
| 3 | 80 | 89.1 | 91.6 | 185 | 18 | 150 | 8 | 19 |
| 4 | 100 | 114.3 | 116.9 | 210 | 18 | 175 | 8 | 19 |
| 5 | 125 | 139.8 | 143.0 | 250 | 20 | 210 | 8 | 23 |
| 6 | 150 | 165.2 | 168.4 | 280 | 22 | 240 | 8 | 23 |
| 8 | 200 | 216.3 | 219.5 | 330 | 22 | 290 | 12 | 23 |
| 10 | 250 | 267.4 | 271.7 | 400 | 24 | 355 | 12 | 25 |
| 12 | 300 | 318.5 | 322.8 | 445 | 24 | 400 | 16 | 25 |
Nota:
