Flange del tubo di acciaio inossidabile
>
|
| Luogo di origine | Cina |
| Marca | Kasugai |
| Certificazione | ISO PED AD2000 |
| Numero di modello | SUS 304 VG FF 65A |
| Documento | Brochure del prodotto PDF |

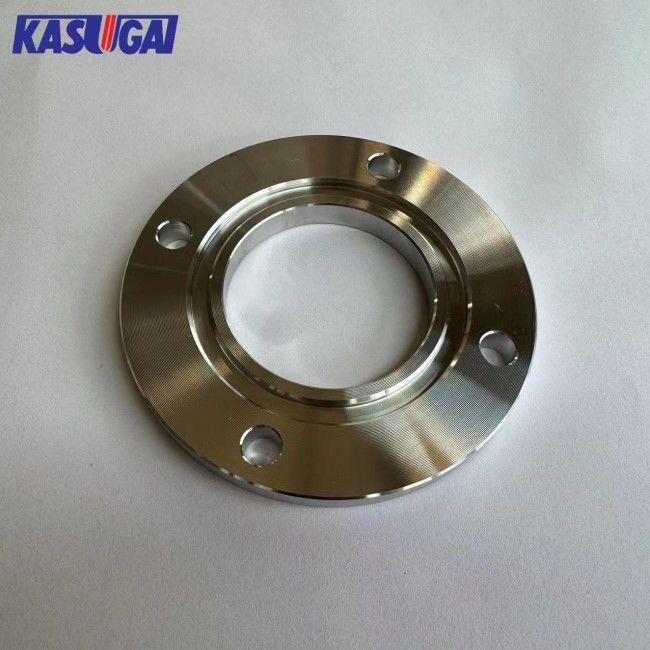

JIS SUS304 VG-FF 65A Flancetta in acciaio inossidabile a vuoto (VG) a faccia intera (FF)
Le flange JIS VG/VF sono utilizzate principalmente in tubi e camere di distribuzione del vuoto.
Informazioni sul prodotto
| Nome del prodotto | JIS SUS304 VG-FF 65A Flange |
| Intervallo di dimensioni | OD145 mm Spessore 10 mm |
| Classe di pressione | 10K |
| Norme | JIS B2290 (ISO 1906) |
| Tipo di faccia | Faccia intera (FF) |
| Materiale | SUS304 |
| Origine | Cina |
JIS VG Dimensioni della flangia (mm)
|
Numero nominale del tubo Dimensione |
Flancella n. | D | OD | Spessore | Fori di bullone | Modello di bullone | Gassette | ||||
| T | C | - No, no, no. | H | G1 | G2 | S | |||||
| 10A | VG-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 | 34 | 24 | 3 |
| 20A | VG-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 | 44 | 34 | 3 |
| 25A | VG-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 | 50 | 40 | 3 |
| 40A | VG-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 | 65 | 55 | 3 |
| 50A | VG-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 | 80 | 70 | 3 |
| 65A | VG-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 | 95 | 85 | 3 |
| 80A | VG-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 | 110 | 100 | 3 |
| 100A | VG-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 | 130 | 120 | 3 |
| 125A | VG-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 | 160 | 150 | 3 |
| 150A | VG-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 | 185 | 175 | 3 |
| 200A | VG-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 | 241 | 225 | 4.5 |
| 250A | VG-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 | 291 | 275 | 4.5 |
| 300A | VG-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 | 341 | 325 | 4.5 |
| 350A | VG-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 | 396 | 380 | 4.5 |
| 400A | VG-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 | 446 | 430 | 4.5 |
| 450A | VG-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 | 504 | 480 | 7 |
| 500A | VG-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 | 554 | 530 | 7 |
Materiale:Acciaio inossidabile SUS304
Il materiale SUS304 è uno standard JIS giapponese e l'acciaio inossidabile più comunemente utilizzato, contenente il 18% di Cr e l'8% di Ni.Può mantenere una buona resistenza e resistenza al calore in ambienti ad alta e bassa temperatura, e ha anche una buona resistenza alla corrosione, saldabilità, lavorabilità a freddo e proprietà meccaniche nell'atmosfera mite.
SUS304 Composizione chimica dell'acciaio inossidabile
| Norme | Grado | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 anni | 8-10.5 |
SUS304 Proprietà meccaniche dell'acciaio inossidabile
| Norme | Grado |
Dia. (d) (mm) |
Forza di resa (N/mm2) |
Resistenza alla trazione (N/mm2) |
L'allungamento (%) |
Durezza (HB) |
Durezza (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
Tipo di volto: FF volto completo
La flangia a faccia piena ha una superficie di guarnizione nello stesso piano della faccia a cerchio.Le applicazioni utilizzano flange a faccia piatta sono spesso quelle in cui la flange di accoppiamento o l'alloggiamento a flange è realizzato da una fusione.
Face-FF completo
secondo la classificazione della superficie della guarnizione e la designazione di JIS B2220
