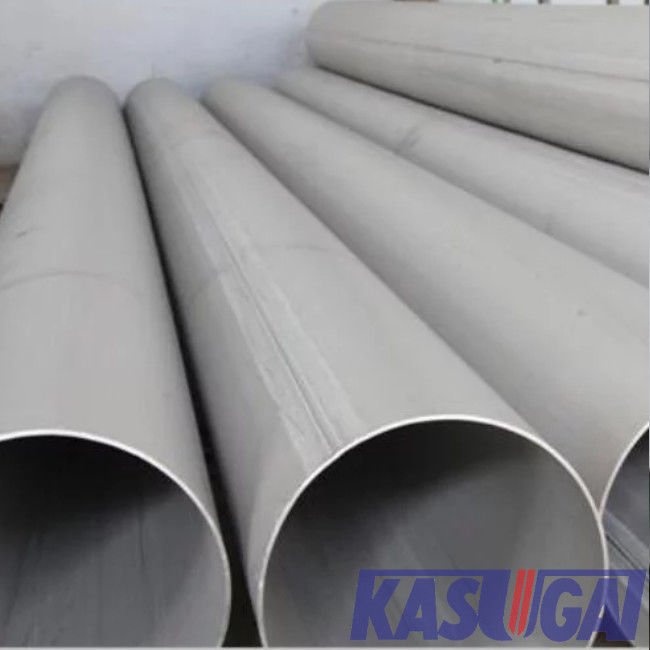

Tubo di ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel
Specifiche: ASME B36.19 è per conduttura resistente alla corrosione, designato categoricomente come inossidabile, è basato sullo stesso tubo d'acciaio lavorato saldata e senza cuciture di principi che hanno formato i precedenti per lo sviluppo di ANSI/ASME B36.10M, ed il riferimento è fatto a questa fonte di informazione
Informazioni di prodotto
| Nome di prodotto | Tubo di ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel |
| Intervallo di grandezza | 1/8" a 30" |
| Norme | ASTM A312 TP304/L |
| Spessore della parete | Conformemente a ASME B36.19M |
| Lunghezza | 6,096 m. (′ 20), 12,19 m. (′ 40), 6 m. e 12 m., su misura |
| Processo di conclusione | Estremità normale, estremità smussata, estremità filettate |
| Ispezione & prova | Esame visivo, ispezione dimensionale, analisi chimica di PMI, prova di trazione, appiattenti prova, la prova della curvatura, la prova della corrente parassita, la prova di corrosione, esame radiografico (per i tubi saldati), prova di corrosione intergranulare (su richiesta). |
Norme & materiali: ASTM A312 TP304/L
ASTM A312 copre senza cuciture, la diritto-cucitura ha saldato ed il freddo ha funzionato molto il tubo saldato di acciaio inossidabile, quando il più grande diametro ha saldato i tubi, saldante due sezioni longitudinali si concede
304L è 304 a basso tenore di carbonio acciaio inossidabile austenitico, contenuto di carbonio che non supera 0,035%, resistenza della corrosione eccellente adatta a una vasta gamma di applicazioni, in Europa, l'acciaio equivalente è 1,4307.
Composizioni chimiche in ASTM A312 TP304/L (%)
| Grado | C | Si | Mn | Cr | Ni | Mo | S | P |
| TP304 | 0,08 | 1,0 | 2,00 | 18,0 – 20,0 | 8,0 – 11,0 | – | 0,03 | 0.045 |
| TP304L | 0.035 | 1,0 | 2,00 | 18,0 – 20,0 | 8,0 – 13,0 | – | 0,03 | 0.045 |
Proprietà meccaniche di ASTM A312
| Grado | UNS | Resistenza alla trazione Min, Ksi [MPa] |
Carico di snervamento Min, Ksi [MPa] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
Dimensioni di ASME/ANSI B36.19M Welded e tubo d'acciaio lavorato senza cuciture (millimetri)
|
NPS (pollici) |
Fuori del diametro. (millimetro) |
Spessore della parete nominale (millimetri) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 1,24 | 1,73 | 2,41 |
| 1/4 | 13,7 | --- | 1,65 | 2,24 | 3,02 |
| 3/8 | 17,1 | --- | 1,65 | 2,31 | 3,20 |
| 1/2 | 21,3 | 1,65 | 2,11 | 2,77 | 3,73 |
| 3/4 | 26,7 | 1,65 | 2,11 | 2,87 | 3,91 |
| 1 | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | 3,56 | 4,85 |
| 1 ½ | 48,3 | 1,65 | 2,77 | 3,68 | 5,08 |
| 2 | 60,3 | 1,65 | 2,77 | 3,91 | 5,54 |
| ½ 2 | 73 | 2,11 | 3,05 | 5,16 | 7,01 |
| 3 | 88,9 | 2,11 | 3,05 | 5,49 | 7,62 |
| ½ 3 | 101,6 | 2,11 | 3,05 | 5,74 | 8,08 |
| 4 | 114,3 | 2,11 | 3,05 | 6,02 | 8,56 |
| 5 | 141,3 | 2,77 | 3,4 | 6,55 | 9,53 |
| 6 | 168,3 | 2,77 | 3,4 | 7,11 | 10,97 |
| 8 | 219,1 | 2,77 | 3,76 | 8,18 | 12,70 |
| 10 | 273,1 | 3,40 | 4,19 | 9,27 | 12.70(2) |
| 12 | 323,9 | 3,96 | 4,57 | 9.53(2) | 12.70(2) |
| 14 | 355,6 | 3,96 | 4.78(2) | … | … |
| 16 | 406,4 | 4,19 | 4.78(2) | … | … |
| 18 | 457,2 | 4,19 | 4.78(2) | … | … |
| 20 | 508 | 4,78 | 5.54(2) | … | … |
| 22 | 558,8 | 4,78 | 5.54(2) | … | … |
| 24 | 660,4 | 5,54 | 6,35 | … | … |
| 30 | 762 | 6,35 | 7,92 | … | … |
Note:
(1) programmi 5S e gli spessori della parete 10S non permettono di infilare conformemente a ANSI/ASME B1.20.1
(2) queste dimensioni non si conformano a ANSI/ASME B36.1M
ASME B36.19M Nominal Weight del tubo d'acciaio, estremità normale (kg/m)
|
NPS (pollici) |
Fuori del diametro. (millimetro) |
Peso del tubo d'acciaio, estremità normale (kg/m) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 0,28 | 0,37 | 0,47 |
| 1/4 | 13,7 | --- | 0,49 | 0,63 | 0,80 |
| 3/8 | 17,1 | --- | 0,63 | 0,84 | 1,10 |
| 1/2 | 21,3 | 0,80 | 1,00 | 1,27 | 1,62 |
| 3/4 | 26,7 | 1,03 | 1,28 | 1,69 | 2,20 |
| 1 | 33,4 | 1,30 | 2,09 | 2,50 | 3,24 |
| 1 ¼ | 42,2 | 1,65 | 2,70 | 3,39 | 4,47 |
| 1 ½ | 48,3 | 1,91 | 3,11 | 4,05 | 5,41 |
| 2 | 60,3 | 2,40 | 3,93 | 5,44 | 7,48 |
| ½ 2 | 73 | 3,69 | 5,26 | 8,63 | 11,41 |
| 3 | 88,9 | 4,51 | 6,45 | 11,29 | 15,27 |
| ½ 3 | 101,6 | 5,18 | 7,40 | 13,57 | 18,63 |
| 4 | 114,3 | 5,84 | 8,36 | 16,07 | 22,32 |
| 5 | 141,3 | 9,47 | 11,57 | 21,77 | 30,97 |
| 6 | 168,3 | 11,32 | 13,84 | 28,26 | 42,56 |
| 8 | 219,1 | 14,79 | 19,96 | 42,65 | 64,64 |
| 10 | 273,1 | 22,63 | 27,78 | 60,31 | 96,01 |
| 12 | 323,9 | 31,25 | 36,00 | 73,88 | 132,08 |
| 14 | 355,6 | 34,36 | 41,30 | … | … |
| 16 | 406,4 | 41,56 | 47,29 | … | … |
| 18 | 457,2 | 46,81 | 53,26 | … | … |
| 20 | 508 | 59,25 | 68,61 | … | … |
| 22 | 558,8 | 65,24 | 75,53 | … | … |
| 24 | 660,4 | 82,47 | 94,45 | … | … |
| 30 | 762 | 118,31 | 147,36 | … | … |
