Flange del tubo di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | DIN2633 PN40 AISI 304/L |
| Documento | Brochure del prodotto PDF |

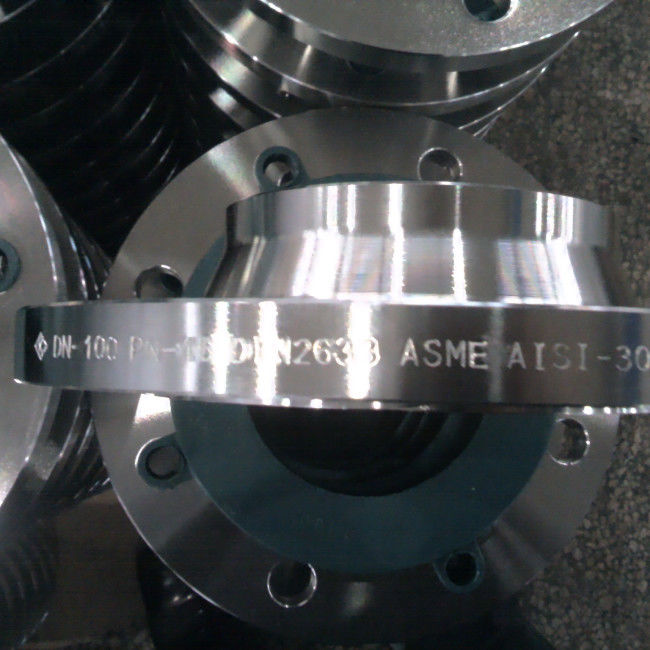

Flangia standard tedesca di acciaio inossidabile di DIN2633 PN16 AISI 304/L
Informazioni di prodotto:
| Nome di prodotto | Acciaio inossidabile standard tedesco di DIN2633 PN40 AISI 304/L |
| Intervallo di grandezza | DN10 a DN400 |
| Classe di pressione | PN16 |
| Norme | AISI 304L |
| Tipo del fronte | Collo della WN-saldatura |
| Specificazione | DIN2633 |
Norma & materiali: AISI 304L
Il SAE/ANSI 304 (AISI 304) è il tipo il comunemente disponibile ed usato di acciaio inossidabile. Inoltre si riferisce a come 18/8 di acciaio inossidabile, acciaio inossidabile A2 (secondo l'iso 3506), o 304S15 (secondo la norma britannica). Ciò è una lega austenitica del cromo-nichel che praticamente significa che ha una resistenza della corrosione molto alta. È inoltre non magnetica e non può essere indurita con il trattamento termico. Poichè AISI 304 può resistere agli ambienti estremamente corrosivi e può essere modellato, lavorato e saldato relativamente facile, è molto popolare per una vasta gamma di applicazioni.
Composizione chimica in AISI 304/L (%)
| Grado | C, massima | Cr | Mn, massimo | Ni | P, massima | S, massima | Si, massimo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Proprietà meccaniche di AISI 304/L
| Proprietà meccaniche | 304 | 304L |
| Durezza, Knoop | 138 | 158 |
| Durezza, Rockwell B | 70 | 82 |
| Durezza, Vickers | 129 | 159 |
| Resistenza alla trazione, ultima | MPa 505 | MPa 564 |
| Resistenza alla trazione, rendimento | MPa 215 | MPa 210 |
| Allungamento a rottura | 70% | 58% |
| Modulo di elasticità | 193~200 GPa | 193~200 GPa |
| Impatto di Charpy | 325 J | 216J |
Dimensioni della flangia di DIN2633 PN16 (millimetri)
| DN | d1 | D | b | K | h1 | d3 | S | r | h2 | d4 | f | n | d2 | Peso (chilogrammi) |
| 10 | 14,0 | 90 | 14 | 60 | 35 | 25 | 1,8 | 4 | 6 | 40 | 2 | 4 | 14 | 0,58 |
| 15 | 20,0 | 95 | 14 | 65 | 35 | 30 | 2,0 | 4 | 6 | 48 | 2 | 4 | 14 | 0,65 |
| 20 | 25,0 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | 14 | 0,95 |
| 25 | 30,0 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | 14 | 1,19 |
| 32 | 38,0 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | 18 | 1,67 |
| 40 | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | 18 | 1,85 |
| 50 | 57,0 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | 18 | 2,81 |
| 100 | 108,0 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | 18 | 4,54 |
| 125 | 133,0 | 250 | 22 | 210 | 55 | 150 | 4,0 | 8 | 12 | 188 | 3 | 8 | 18 | 6,28 |
| 150 | 159,0 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | 22 | 7,75 |
| 250 | 267,0 | 405 | 26 | 355 | 70 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | 26 | 16,26 |
| 350 | 368,0 | 520 | 30 | 470 | 82 | 390 | 8,0 | 12 | 16 | 438 | 4 | 16 | 26 | 28,95 |
| 400 | 419,0 | 580 | 32 | 525 | 85 | 445 | 8,0 | 12 | 16 | 490 | 4 | 16 | 30 | 36,30 |
