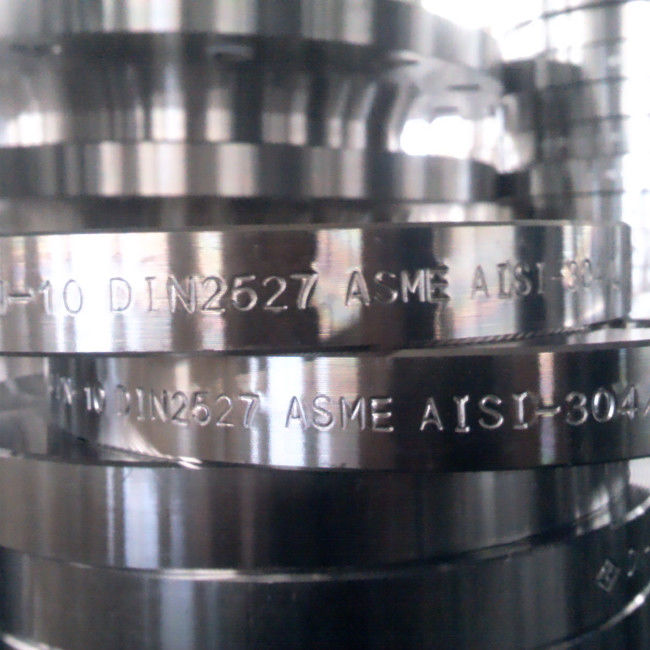

Il tubo di acciaio inossidabile del collo della saldatura flangia BACCANO 2527 PN10 AISI 304/L
  • Il tubo di acciaio inossidabile del collo della saldatura flangia BACCANO 2527 PN10 AISI 304/L
  • Il tubo di acciaio inossidabile del collo della saldatura flangia BACCANO 2527 PN10 AISI 304/L
Il tubo di acciaio inossidabile del collo della saldatura flangia BACCANO 2527 PN10 AISI 304/L

Il tubo di acciaio inossidabile del collo della saldatura flangia BACCANO 2527 PN10 AISI 304/L

Luogo di origine La Cina
Marca Kasugai
Numero di modello DIN2527 PN10 AISI 304/L
Documento Brochure del prodotto PDF
Dettagli del prodotto
Nome di prodotto:
Flangia standard tedesca di acciaio inossidabile di DIN2527 PN10 AISI 304/L
Intervallo di grandezza:
DN10 a DN1000
Classe di pressione:
pn10
Norme:
AISI 304/L
Tipo del fronte:
Collo della WN-saldatura
Specifiche:
BACCANO 2527
Evidenziare:

BACCANO 2527 flange del tubo di acciaio inossidabile

,

Flangia del collo della saldatura di BACCANO 2527

,

Flange del tubo di acciaio inossidabile PN10

Termini di trasporto & di pagamento
Quantità di ordine minimo
negoziabile
Prezzo
negoziabile
Imballaggi particolari
Packng in condizione di navigare
Tempi di consegna
30 - 60 giorni lavorativi
Termini di pagamento
L / C, T/T
Capacità di alimentazione
500 tonnellate al mese
Descrizione di prodotto

Flangia standard tedesca di acciaio inossidabile di DIN2527 PN10 AISI 304/L



Informazioni di prodotto:

Nome di prodotto Flangia standard tedesca di acciaio inossidabile di DIN2527 PN10 AISI 304/L
Intervallo di grandezza DN 10 a DN1000
Classe di pressione PN10
Norme AISI 304L
Tipo del fronte Collo della WN-saldatura
Specificazione DIN2527



Norma & materiali: AISI 304L

Il SAE/ANSI 304 (AISI 304) è il tipo il comunemente disponibile ed usato di acciaio inossidabile. Inoltre si riferisce a come 18/8 di acciaio inossidabile, acciaio inossidabile A2 (secondo l'iso 3506), o 304S15 (secondo la norma britannica). Ciò è una lega austenitica del cromo-nichel che praticamente significa che ha una resistenza della corrosione molto alta. È inoltre non magnetica e non può essere indurita con il trattamento termico. Poichè AISI 304 può resistere agli ambienti estremamente corrosivi e può essere modellato, lavorato e saldato relativamente facile, è molto popolare per una vasta gamma di applicazioni.



Composizione chimica in AISI 304/L (%)

Grado C, massima Cr Mn, massimo Ni P, massima S, massima Si, massimo
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Proprietà meccaniche di AISI 304/L

Proprietà meccaniche 304 304L
Durezza, Knoop 138 158
Durezza, Rockwell B 70 82
Durezza, Vickers 129 159
Resistenza alla trazione, ultima MPa 505 MPa 564
Resistenza alla trazione, rendimento MPa 215 MPa 210
Allungamento a rottura 70% 58%
Modulo di elasticità 193~200 GPa 193~200 GPa
Impatto di Charpy 325 J 216J





Dimensioni della flangia DIN2527 (millimetri)



Il tubo di acciaio inossidabile del collo della saldatura flangia BACCANO 2527 PN10 AISI 304/L 0



DN No. dei fori PN6 PN10
D b K d2 Peso (chilogrammi) D b K d2 Peso (chilogrammi)
10 4 75 12 50 11 0,38 90 14 60 14 0,63
15 4 80 12 55 11 0,44 95 14 65 14 0,71
20 4 90 14 65 11 0,66 105 16 75 14 1,01
25 4 100 14 75 11 0,82 115 16 85 14 1,23
32 4 120 14 90 14 1,18 140 16 100 18 1,81
40 4 130 14 100 14 1,39 150 16 110 18 2,09
50 4 140 14 110 14 1,62 165 18 125 18 2,88
65 4 160 14 130 14 2,14 185 18 145 18 3,65
80 4 190 16 150 18 3,43 200 20 160 18 4,61
100 4 210 16 170 18 4,22 220 20 180 18 5,65
125 8 240 18 200 18 6,10 250 22 210 18 8,13
150 8 265 18 225 18 7,51 285 22 240 22 10,49
175 8 295 20 255 18 10,41 315 24 270 22 14,11
200 8 320 20 280 18 12,31 340 24 295 22 16,53
250 12 375 22 335 18 18,55 395 26 350 22 24,08
300 12 440 22 395 22 25,47 445 26 400 22 30,81
350 12 490 22 445 22 31,78 505 26 460 22 39,64
400 16 540 22 495 22 38,50 565 26 515 26 49,44
500 20 645 24 600 22 60,13 670 28 620 26 75,16
600 20 755 28 705 26 96,07 780 30 725 30 109,20
700 24 860 30 810 26 133,80 895 32 840 30 153,77
800 24 975 32 920 30 183,29 1015 36 950 33 222,86
900 24 1075 36 1020 30 251,70 1115 40 1050 33 299,08
1000 28 1175 42 1120 30 350,98 1230 46 1160 36 418,78

DN No. dei fori PN16 PN25
D b K d2 Peso (chilogrammi) D b K d2 Peso (chilogrammi)
10 4 90 14 60 14 0,63 90 16 60 14 0,72
15 4 95 14 65 14 0,71 95 16 65 14 0,1
20 4 105 16 75 14 1,01 105 18 75 14 1,14
25 4 115 16 85 14 1,23 115 18 85 14 1,38
32 4 140 16 100 18 1,81 140 18 100 18 2,03
40 4 150 16 110 18 2,09 150 18 110 18 2,35
50 4 165 18 125 18 2,88 165 20 125 18 3,20
65 4 185 18 145 18 3,65 185 22 145 18 4,29
80 8 200 20 160 18 4,61 200 24 160 18 5,54
100 8 220 20 180 18 5,65 235 24 190 22 7,80
125 8 250 22 210 18 8,13 270 26 220 26 10,82
150 8 285 22 240 22 10,49 300 28 250 26 14,60
175 8 315 24 270 22 14,11 330 28 280 26 17,40
200 12 340 24 295 22 16,25 360 30 310 26 22,47
250 12 405 26 355 26 24,99 425 32 370 30 33,51
300 12 480 28 410 26 35,13 485 34 430 30 46,29
350 16 520 30 470 26 487,01 555 38 490 33 68,08
400 16 580 32 525 30 63,53 620 40 550 36 89,69
500 20 715 36 650 33 108,63 730 45 660 36 140,66
600 20 780 38 770 36 136,47 845 48 770 39 202,30
700 24 895 40 840 36 189,87 960 50 875 42 271,05
800 24 1015 44 950 39 269,57 1085 54 990 48 373,52
900 28 1115 48 1050 39 355,31 1185 58 1090 48 479,07
1000 28 1230 52 1170 42 469,20 1320 62 1210 56 632,47
