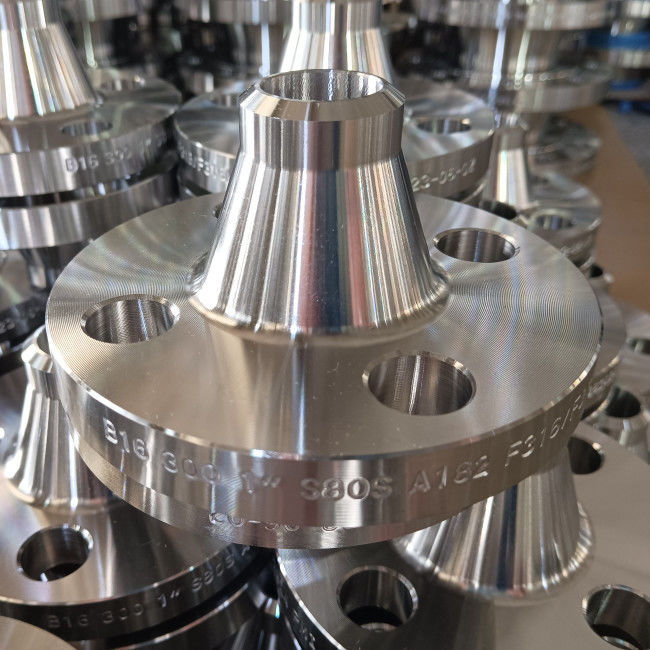

Flangia del fronte alzata collo della saldatura di acciaio inossidabile della classe 300 dell'ANSI B16.5 WN rf di ASTM A182 F316/L

Informazioni di prodotto

Materiali: ASTM A182 F316/F316L

Le flange 316/di 316L di acciaio inossidabile hanno migliorato la resistenza a corrosione ad alveoli negli ambienti del cloruro dovuto l'aggiunta di molibdeno. La lettera «L» denota il contenuto a basso tenore di carbonio. Secondo ASME B16.5 e ASME B16.47, le flange 316L degli ss 316/possono essere fatte dai pezzi fucinati del grado F316 o F316L di ASTM A182, colate dei gradi CF8M o CF3M di ASTM A351 e piatti dei gradi 316 o 316L di ASTM A240.

Le flange 316L degli ss 316/possono essere fornite nei diversi tipi quale il collo di saldatura, slittamento sopra, cieco, l'incavo che salda, giunto, infilato e ridurrsi, ecc. flangiano di ASME B16.5 possono essere forniti in ″ di dimensioni 1/2 a 24 ″ nella classe 150, 300, 400, 600, 900, 1500, 2500. Le flange delle serie A di ASME B16.47 possono essere fornite nel ″ di dimensioni 26 attraverso ″ 60 nella classe 150, 300, 400, 600, 900; mentre le flange delle serie B di ASME B16.47 possono essere fornite nel ″ di dimensioni 26 con 60 nella classe 75, 150, 300, 400, 600, 900

Composizione chimica in ASTM A182 F316/F316L (%)

Proprietà meccaniche di ASTM A182 F316/F316L

Tipo della flangia: Flangia del collo della saldatura (WN)

Una flangia del collo della saldatura, inoltre ha chiamato una flangia affusolata del hub o la flangia del alto-hub, è un genere di flangia che può riassegnare lo sforzo ai tubi, assicurando una diminuzione nella concentrazione di alto-sforzo al fondo della flangia. Ci sono due flange di saldatura del collo progettano – il primo tipo è usato con i tubi mentre il secondo, tipo più lungo non può essere usato con i tubi ma con uno stabilimento di fabbricazione. La flangia del collo della saldatura comprende un montaggio rotondo che estende oltre l'orlo della circonferenza. Queste flange, manifatturiere tipicamente dal pezzo fucinato, realmente sono saldate ai tubi.

Tipo del fronte: Fronte alzato (rf)

La flangia alzata del fronte è il tipo più comune utilizzato nelle applicazioni dello stabilimento di fabbricazione ed è facilmente di identificare. Si riferisce a come fronte alzato perché le superfici della guarnizione sono sollevate sopra il fronte della circonferenza del bullone. Questo tipo del fronte permette l'uso di ampia combinazione di progettazioni della guarnizione, compreso i tipi piani dello strato dell'anello ed i composti metallici quali la ferita a spirale ed i doppi tipi rivestiti.

Lo scopo di una flangia di rf è di concentrare più pressione su una più piccola area della guarnizione e quindi di aumentare la capacità di contenitore a pressione del giunto. Il diametro e l'altezza sono in ASME B16.5 hanno definito, dalla classe di pressione e dal diametro. La valutazione di pressione della flangia determina l'altezza del fronte alzato.

Dimensioni della flangia dell'ANSI B16.5 – classe 300 (millimetri)
