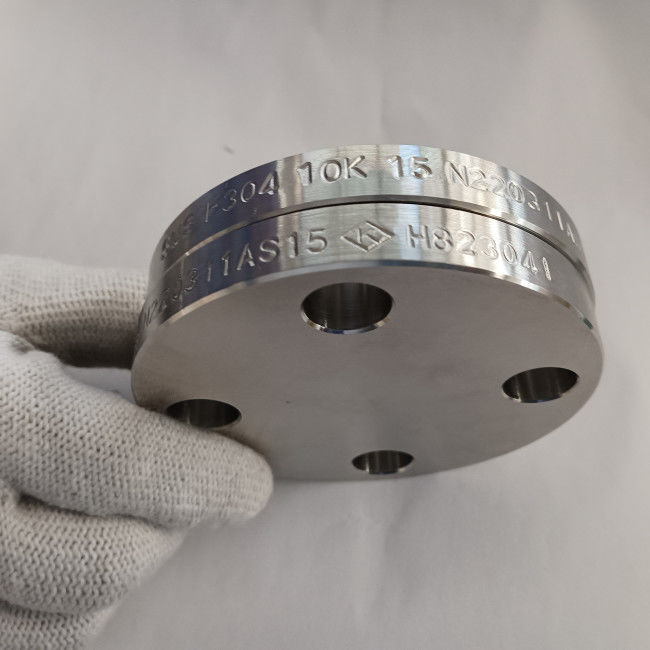

Flangia cieca del fronte pieno di acciaio inossidabile di norma di SUS304 10K BL-FF JIS
Informazioni di prodotto
| Nome di prodotto |
SUS 304 flangia cieca del fronte pieno di acciaio inossidabile di norma di 10K BL-FF JIS |
| Intervallo di grandezza | 3/8" a 60" |
| Classe di pressione | 10K (10kg/cm2) |
| Norme | JISB2220 |
| Tipo del fronte | Fronte pieno dello spazio in bianco di BLFF |
| Materiali | SUS304 |
| Origine | La Cina |
| Applicazione |
Pompe, valvole e navi nella trasformazione dei prodotti alimentari e di fabbricazione. Collegamenti di tubo in acquedotto industriale. Scambiatori di calore e sistemi di riscaldamento di tutte le dimensioni. Sostegno. Sistemi di energia nucleare |
Materiale: Acciaio inossidabile SUS304
Il materiale SUS304 è una norma giapponese di JIS e l'acciaio inossidabile più comunemente usato, contenendo il Cr di 18% ed il Ni di 8%. Può mantenere la buone forza e resistenza al calore negli ambienti di bassa temperatura e di temperatura elevata ed inoltre ha la buona resistenza della corrosione, la saldabilità, la lavorabilità fredda e proprietà meccaniche nell'atmosfera delicata.
Composizione chimica in acciaio inossidabile SUS304
| Norma | Grado | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Proprietà meccaniche di acciaio inossidabile SUS304
| Norma | Grado |
Diametro (d) (millimetro) |
Carico di snervamento (N/mm2) |
Resistenza alla trazione (N/mm2) |
Allungamento (%) |
Durezza (HB) |
Durezza (Alta tensione) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Tipo del fronte: BLFF - flangia del fronte pieno dello spazio in bianco
BLFF è una designazione di norma di JIS, che uguagliano per accecare la flangia piana del fronte nella norma di ASME.
Una flangia cieca è un piatto circolare con un foro passante e una superficie solida che è usata per isolare una conduttura o per creare il flusso di conclusione. Ampiamente sono utilizzati nel petrochimico, servizi pubblici, ingegneria del tubo ed impianto le industrie. La flangia cieca è disposta fra due flange aperte per impedire il flusso liquido via una conduttura.
La flangia cieca è in genere essenziale quando la manutenzione della conduttura o le riparazioni d'impresa poichè il flusso nella conduttura deve essere interrotto per manutenzione, eppure la valvola più vicina possono essere chilometri a partire dal sito della riparazione. Di conseguenza, installare una flangia cieca su una conduttura è molto più redditizia.
La flangia piana del fronte ha una superficie della guarnizione nello stesso aereo del fronte della circonferenza del bullone. Le applicazioni facendo uso delle flange piane del fronte sono frequentemente quelle in cui la flangia di accoppiamento o il montaggio flangiato è fatta da una colata.
Dimensioni della flangia 10K (10kg/cm2) di JIS (millimetri)
| Dimensione nominale | Spessore della flangia | Diametro di piccolo lato del diametro del hub | Diametro di grande lato del diametro del hub | Conicità del hub | Lunghezza totale della flangia | Smussatura (20) | Raggio del raccordo | Dimensioni Substitutional di WN (21) | ||||||||
| t | t | a | a | b | b (19) | x | x | T | T | c | r | r (2) | t | x | ||
| Eccezione fatta per il BL | BL | SOH, INTERRUTTORE, LJ, TR | WN | SOH, INTERRUTTORE, LJ, TR | WN, L'IT | WN | L'IT | SOH, INTERRUTTORE, LJ, TR | WN | LJ | SOH, INTERRUTTORE, LJ, TR | WN, L'IT | WN | |||
| 10 | 12 | 12 | 23 | 17,3 | 26 | 28 | 1,25 | 1,25 | 16 | 29 | — | 4 | 4 | — | — | |
| 15 | 12 | 12 | 27 | 21,7 | 30 | 33 | 1,25 | 1,25 | 16 | 31 | 3 | 4 | 4 | — | — | |
| 20 | 14 | 14 | 33 | 27,2 | 36 | 38 | 1,25 | 1,25 | 20 | 32 | 3 | 4 | 4 | — | — | |
| 25 | 14 | 14 | 41 | 34,0 | 44 | 47 | 1,25 | 1,25 | 20 | 36 | 3 | 4 | 4 | — | — | |
| 32 | 16 | 16 | 50 | 42,7 | 53 | 56 | 1,25 | 1,25 | 22 | 38 | 4 | 4 | 4 | — | — | |
| 40 | 16 | 16 | 56 | 48,6 | 60 | 62 | 1,25 | 1,25 | 24 | 38 | 4 | 4 | 4 | — | — | |
| 50 | 16 | 16 | 69 | 60,5 | 73 | 75 | 1,25 | 1,25 | 24 | 40 | 4 | 4 | 4 | — | — | |
| 65 | 18 | 18 | 86 | 76,3 | 91 | 92 | 1,25 | 1,25 | 27 | 44 | 5 | 4 | 4 | — | — | |
| 80 | 18 | 18 | 99 | 89,1 | 105 | 105 | 1,25 | 1,25 | 30 | 45 | 5 | 4 | 5 | — | — | |
| 90 | 18 | 18 | — | 101,6 | — | 117 | 1,25 | 1,25 | — | 45 | 5 | — | 5 | — | — | |
| 100 | 18 | 18 | 127 | 114,3 | 130 | 130 | 1,25 | 1,25 | 36 | 45 | 5 | 4 | 5 | — | — | |
| 125 | 20 | 20 | 154 | 139,8 | 161 | 156 | 1,25 | 1,25 | 40 | 47 | 6 | 4 | 5 | — | — | |
| 150 | 22 | 22 | 182 | 165,2 | 189 | 184 | 1,25 | 1,25 | 40 | 53 | 6 | 4 | 5 | — | — | |
| 175 | 22 | 22 | — | 190,7 | — | 210 | 1,25 | 1,25 | — | 55 | — | — | 5 | — | — | |
| 200 | 22 | 22 | — | 216,3 | — | 238 | 1,25 | 1,25 | — | 58 | 6 | — | 5 | — | — | |
| 225 | 22 | 22 | — | 241,8 | — | 261 | 1,25 | 1,25 | — | 58 | — | — | 5 | — | — | |
| 250 | 24 | 24 | 288 | 267,4 | 292 | 292 | 1,25 | 1,25 | 36 | 65 | 6 | 6 | 6 | — | — | |
| 300 | 24 | 24 | 340 | 318,5 | 346 | 345 | 1,25 | 1,25 | 38 | 68 | 9 | 6 | 6 | — | — | |
| 350 | 26 | 26 | 380 | 355,6 | 386 | 388 | 1,25 | 1,25 | 42 | 79 | 9 | 6 | 6 | — | — | |
| 400 | 28 | 28 | 436 | 406,4 | 442 | 442 | 1,25 | 1,25 | 44 | 85 | 9 | 6 | 6 | — | — | |
| 450 | 30 | 30 | 496 | 457,2 | 502 | 495 | 1,25 | 1,25 | 48 | 90 | 9 | 6 | 6 | — | — | |
| 500 | 30 | 30 | 548 | 508,0 | 554 | 546 | 1,5 | 1,5 | 48 | 99 | 9 | 6 | 6 | 40 | 1,25 | |
| 550 | 32 | 34 | 604 | 558,8 | 610 | 597 | 1,75 | 1,75 | 52 | 111 | 9 | 6 | 6 | 42 | 1,5 | |
| 600 | 32 | 36 | 656 | 609,6 | 662 | 648 | 1,75 | 1,75 | 52 | 112 | 9 | 6 | 6 | 42 | 1,5 | |
| 650 | 34 | 38 | 706 | 660,4 | 712 | 700 | 1,75 | 1,75 | 56 | 116 | — | 6 | 6 | 44 | 1,5 | |
| 700 | 34 | 40 | 762 | 711,2 | 770 | 754 | 2 | 2 | 58 | 132 | — | 6 | 6 | 56 | 1,5 | |
| 750 | 36 | 44 | 816 | 762,0 | 824 | 807 | 2 | 2 | 62 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 800 | 36 | 46 | 868 | 812,8 | 876 | 858 | 2 | 2 | 64 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 850 | 36 | 48 | 920 | 863,6 | 928 | 908 | 2 | 2 | 66 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 900 | 38 | 50 | 971 | 914,4 | 979 | 959 | 2 | 2 | 70 | 140 | — | 6 | 6 | 62 | 1,5 | |
| 1000 | 40 | 56 | 1073 | 1016,0 | 1081 | 1065 | 2 | 2 | 74 | 151 | — | 6 | 6 | 66 | 1,5 | |
| 1100 | 42 | 62 | 1175 | 1117,6 | 1185 | 1174 | 2 | 2 | 95 | 170 | — | 8 | 10 | 72 | 1,5 | |
| 1200 | 44 | 66 | 1278 | 1219,2 | 1290 | 1281 | 2 | 2 | 101 | 182 | — | 8 | 10 | 76 | 1,5 | |
| 1350 | 48 | 74 | 1432 | 1371,6 | 1450 | 1438 | 2 | 2 | 110 | 200 | — | 8 | 10 | 82 | 1,5 | |
| 1500 | 50 | 82 | 1585 | 1524,0 | 1605 | 1598 | 2 | 2 | 123 | 218 | — | 8 | 12 | 88 | 1,5 | |
Nota:
(19) con le flange dell'IT, questa dimensione è indicata per riferimento.
(20) questo può essere arrotondato con le dimensioni c come raggio
(21) questa dimensione può essere determinata sull'accordo fra i partiti responsabili
