Flange del tubo di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | SUS304 JIS 10K BLRF |
| Documento | Brochure del prodotto PDF |

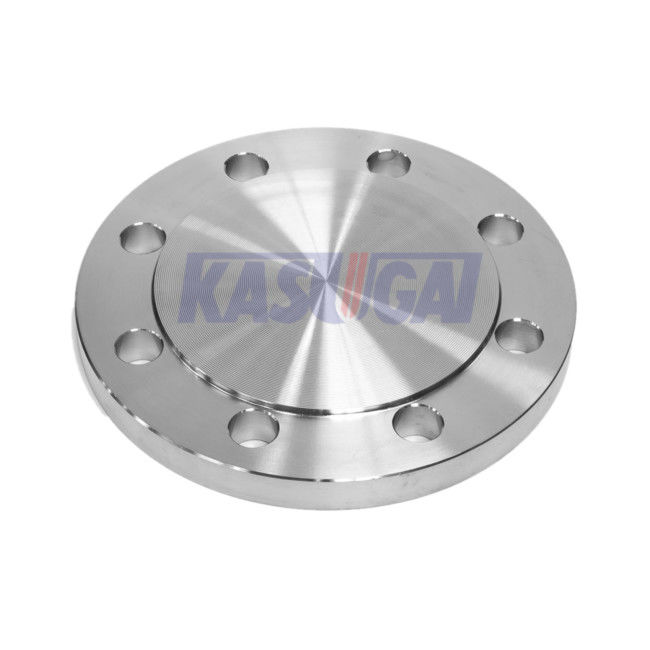

SUS304 10K BL-RF JIS Standard in acciaio inossidabile
Informazioni sul prodotto
| Nome del prodotto | SUS304 10K BL-RF JIS Standard in acciaio inossidabile |
| Intervallo di dimensioni | da 3/8 ̊ a 60 ̊ |
| Classe di pressione | 10K (10kg/cm)2) |
| Norme | JISB2220 |
| Tipo di faccia | BLRF cieco faccia sollevata |
| Materiale | SUS304 |
| Origine | Cina |
| Applicazione |
Pompe, valvole e recipienti nella produzione e nella trasformazione alimentare. Collegamenti di condotte nelle acque industriali. Scambiatori di calore e sistemi di riscaldamento di tutte le dimensioni. Supporto alle miniere. Sistemi di energia nucleare |
Materiale:Acciaio inossidabile SUS304
Il materiale SUS304 è uno standard JIS giapponese e l'acciaio inossidabile più comunemente utilizzato, contenente il 18% di Cr e l'8% di Ni.Può mantenere una buona resistenza e resistenza al calore in ambienti ad alta e bassa temperatura, e ha anche una buona resistenza alla corrosione, saldabilità, lavorabilità a freddo e proprietà meccaniche nell'atmosfera mite.
SUS304 Composizione chimica dell'acciaio inossidabile
| Norme | Grado | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 anni | 8-10.5 |
SUS304 Proprietà meccaniche dell'acciaio inossidabile
| Norme | Grado |
Dia. (d) (mm) |
Forza di resa (N/mm2) |
Resistenza alla trazione (N/mm2) |
L'allungamento (%) |
Durezza (HB) |
Durezza (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
Tipo di facciaBLRF - Faccia alzata cieca
Una flangia cieca è una piastra circolare con un foro a bullone e una superficie solida che viene utilizzata per sigillare una condotta o per creare il flusso finale.ingegneria dei tubiLa flangia cieca è collocata tra due flangie aperte per impedire il flusso di liquidi attraverso una condotta.
La flangia cieca è in genere essenziale quando si effettua la manutenzione o le riparazioni delle condotte, poiché il flusso nella condotta deve essere fermato per la manutenzione,Tuttavia la valvola più vicina può essere a chilometri di distanza dal sito di riparazioneDi conseguenza, l'installazione di una flangia cieca su una condotta è molto più conveniente.
La flangia a faccia sollevata è il tipo più comune utilizzato nelle applicazioni di impianti di processo ed è facilmente identificabile.Viene indicato come una faccia sollevata perché le superfici della guarnizione sono sollevate sopra la faccia del cerchio di bullonamentoQuesto tipo di fascia consente l'uso di un'ampia combinazione di disegni di guarnizioni, compresi i tipi di lamiere a anello piatto e i compositi metallici come la ferita a spirale e i tipi a doppia giubbotta.Lo scopo di una flangia RF è quello di concentrare più pressione su un'area di guarnizione più piccola e quindi aumentare la capacità di contenimento della pressione dell'articolazione.
JIS Flange 10K (10kg/cm)2) Dimensioni (mm)
| Dimensione nominale | Spessore della flange | Dia. del mozzo | Dia. di Hub Large Dia. lato | Taper dell'anello | Lunghezza totale della flange | Campificazione(20) | Radio del filetto | Dimensioni sostitutive di WN(21) | ||||||||
| t | t | a) | a) | b | b(19) | x | x | T | T | c | r | r(2) | t | x | ||
| A | Salvo per BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, IT | WN | IT | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR | WN, IT | WN | ||
| 10 | 12 | 12 | 23 | 17.3 | 26 | 28 | 1.25 | 1.25 | 16 | 29 | ️ | 4 | 4 | ️ | ️ | |
| 15 | 12 | 12 | 27 | 21.7 | 30 | 33 | 1.25 | 1.25 | 16 | 31 | 3 | 4 | 4 | ️ | ️ | |
| 20 | 14 | 14 | 33 | 27.2 | 36 | 38 | 1.25 | 1.25 | 20 | 32 | 3 | 4 | 4 | ️ | ️ | |
| 25 | 14 | 14 | 41 | 34.0 | 44 | 47 | 1.25 | 1.25 | 20 | 36 | 3 | 4 | 4 | ️ | ️ | |
| 32 | 16 | 16 | 50 | 42.7 | 53 | 56 | 1.25 | 1.25 | 22 | 38 | 4 | 4 | 4 | ️ | ️ | |
| 40 | 16 | 16 | 56 | 48.6 | 60 | 62 | 1.25 | 1.25 | 24 | 38 | 4 | 4 | 4 | ️ | ️ | |
| 50 | 16 | 16 | 69 | 60.5 | 73 | 75 | 1.25 | 1.25 | 24 | 40 | 4 | 4 | 4 | ️ | ️ | |
| 65 | 18 | 18 | 86 | 76.3 | 91 | 92 | 1.25 | 1.25 | 27 | 44 | 5 | 4 | 4 | ️ | ️ | |
| 80 | 18 | 18 | 99 | 89.1 | 105 | 105 | 1.25 | 1.25 | 30 | 45 | 5 | 4 | 5 | ️ | ️ | |
| 90 | 18 | 18 | ️ | 101.6 | ️ | 117 | 1.25 | 1.25 | ️ | 45 | 5 | ️ | 5 | ️ | ️ | |
| 100 | 18 | 18 | 127 | 114.3 | 130 | 130 | 1.25 | 1.25 | 36 | 45 | 5 | 4 | 5 | ️ | ️ | |
| 125 | 20 | 20 | 154 | 139.8 | 161 | 156 | 1.25 | 1.25 | 40 | 47 | 6 | 4 | 5 | ️ | ️ | |
| 150 | 22 | 22 | 182 | 165.2 | 189 | 184 | 1.25 | 1.25 | 40 | 53 | 6 | 4 | 5 | ️ | ️ | |
| 175 | 22 | 22 | ️ | 190.7 | ️ | 210 | 1.25 | 1.25 | ️ | 55 | ️ | ️ | 5 | ️ | ️ | |
| 200 | 22 | 22 | ️ | 216.3 | ️ | 238 | 1.25 | 1.25 | ️ | 58 | 6 | ️ | 5 | ️ | ️ | |
| 225 | 22 | 22 | ️ | 241.8 | ️ | 261 | 1.25 | 1.25 | ️ | 58 | ️ | ️ | 5 | ️ | ️ | |
| 250 | 24 | 24 | 288 | 267.4 | 292 | 292 | 1.25 | 1.25 | 36 | 65 | 6 | 6 | 6 | ️ | ️ | |
| 300 | 24 | 24 | 340 | 318.5 | 346 | 345 | 1.25 | 1.25 | 38 | 68 | 9 | 6 | 6 | ️ | ️ | |
| 350 | 26 | 26 | 380 | 355.6 | 386 | 388 | 1.25 | 1.25 | 42 | 79 | 9 | 6 | 6 | ️ | ️ | |
| 400 | 28 | 28 | 436 | 406.4 | 442 | 442 | 1.25 | 1.25 | 44 | 85 | 9 | 6 | 6 | ️ | ️ | |
| 450 | 30 | 30 | 496 | 457.2 | 502 | 495 | 1.25 | 1.25 | 48 | 90 | 9 | 6 | 6 | ️ | ️ | |
| 500 | 30 | 30 | 548 | 508.0 | 554 | 546 | 1.5 | 1.5 | 48 | 99 | 9 | 6 | 6 | 40 | 1.25 | |
| 550 | 32 | 34 | 604 | 558.8 | 610 | 597 | 1.75 | 1.75 | 52 | 111 | 9 | 6 | 6 | 42 | 1.5 | |
| 600 | 32 | 36 | 656 | 609.6 | 662 | 648 | 1.75 | 1.75 | 52 | 112 | 9 | 6 | 6 | 42 | 1.5 | |
| 650 | 34 | 38 | 706 | 660.4 | 712 | 700 | 1.75 | 1.75 | 56 | 116 | ️ | 6 | 6 | 44 | 1.5 | |
| 700 | 34 | 40 | 762 | 711.2 | 770 | 754 | 2 | 2 | 58 | 132 | ️ | 6 | 6 | 56 | 1.5 | |
| 750 | 36 | 44 | 816 | 762.0 | 824 | 807 | 2 | 2 | 62 | 139 | ️ | 6 | 6 | 60 | 1.5 | |
| 800 | 36 | 46 | 868 | 812.8 | 876 | 858 | 2 | 2 | 64 | 139 | ️ | 6 | 6 | 60 | 1.5 | |
| 850 | 36 | 48 | 920 | 863.6 | 928 | 908 | 2 | 2 | 66 | 139 | ️ | 6 | 6 | 60 | 1.5 | |
| 900 | 38 | 50 | 971 | 914.4 | 979 | 959 | 2 | 2 | 70 | 140 | ️ | 6 | 6 | 62 | 1.5 | |
| 1000 | 40 | 56 | 1073 | 1016.0 | 1081 | 1065 | 2 | 2 | 74 | 151 | ️ | 6 | 6 | 66 | 1.5 | |
| 1100 | 42 | 62 | 1175 | 1117.6 | 1185 | 1174 | 2 | 2 | 95 | 170 | ️ | 8 | 10 | 72 | 1.5 | |
| 1200 | 44 | 66 | 1278 | 1219.2 | 1290 | 1281 | 2 | 2 | 101 | 182 | ️ | 8 | 10 | 76 | 1.5 | |
| 1350 | 48 | 74 | 1432 | 1371.6 | 1450 | 1438 | 2 | 2 | 110 | 200 | ️ | 8 | 10 | 82 | 1.5 | |
| 1500 | 50 | 82 | 1585 | 1524.0 | 1605 | 1598 | 2 | 2 | 123 | 218 | ️ | 8 | 12 | 88 | 1.5 | |
Nota:
(19)Per le flange IT, questa dimensione è indicata come riferimento.
(20)Questo può essere arrotondato con le dimensioni c come raggio
(21)Questa dimensione può essere determinata d'accordo tra le parti interessate.
