Flange del tubo di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | Fronte piano di JIS SUS304 VF |
| Documento | Brochure del prodotto PDF |

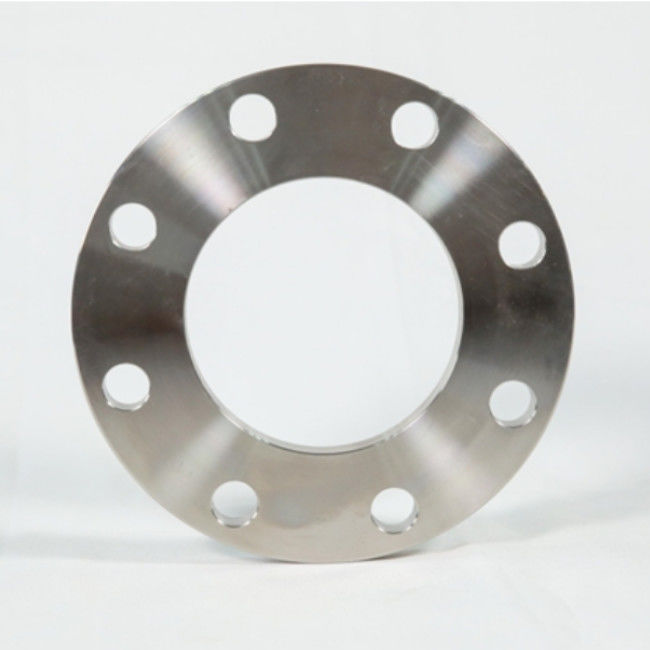

Flangia piana del fronte di vuoto di acciaio inossidabile di JIS SUS304 (VF) (FF)
Materiale: Acciaio inossidabile SUS304
Il materiale SUS304 è una norma giapponese di JIS e l'acciaio inossidabile più comunemente usato, contenendo il Cr di 18% ed il Ni di 8%. Può mantenere la buone forza e resistenza al calore negli ambienti di bassa temperatura e di temperatura elevata ed inoltre ha la buona resistenza della corrosione, la saldabilità, la lavorabilità fredda e proprietà meccaniche nell'atmosfera delicata.
Composizione chimica in acciaio inossidabile SUS304
| Norma | Grado | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Proprietà meccaniche di acciaio inossidabile SUS304
| Norma | Grado |
Diametro (d) (millimetro) |
Carico di snervamento (N/mm2) |
Resistenza alla trazione (N/mm2) |
Allungamento (%) |
Durezza (HB) |
Durezza (Alta tensione) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Fronte piano dei Tipo-FF del fronte
La flangia piana del fronte ha una superficie della guarnizione nello stesso aereo del fronte della circonferenza del bullone. Le applicazioni facendo uso delle flange piane del fronte sono frequentemente quelle in cui la flangia di accoppiamento o il montaggio flangiato è fatta da una colata.
Informazioni di prodotto
| Nome di prodotto | Flangia piana del fronte di vuoto di acciaio inossidabile di JIS SUS304 (VF) (FF) |
| Intervallo di grandezza | 3/8" a 20" |
| Classe di pressione | 5K 10K 16K 20K 40K |
| Norme | JISB2290 |
| Tipo del fronte | Fronte piano (FF) |
| Materiali | SUS304 |
| Origine | La Cina |
Dimensioni della flangia di JIS VF (millimetri)
|
Termine nominale del tubo Dimensione |
Flangia nessuna | D | OD | Spessore | Fori passanti | Modello di Bolt | ||
| T | C | NO. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
