Flange del tubo di acciaio inossidabile
>
|
| Luogo di origine | La Cina |
| Marca | Kasugai |
| Numero di modello | TR a filo |
| Documento | Brochure del prodotto PDF |
ANSI infilato B16.5 della flangia TR ASTM A182

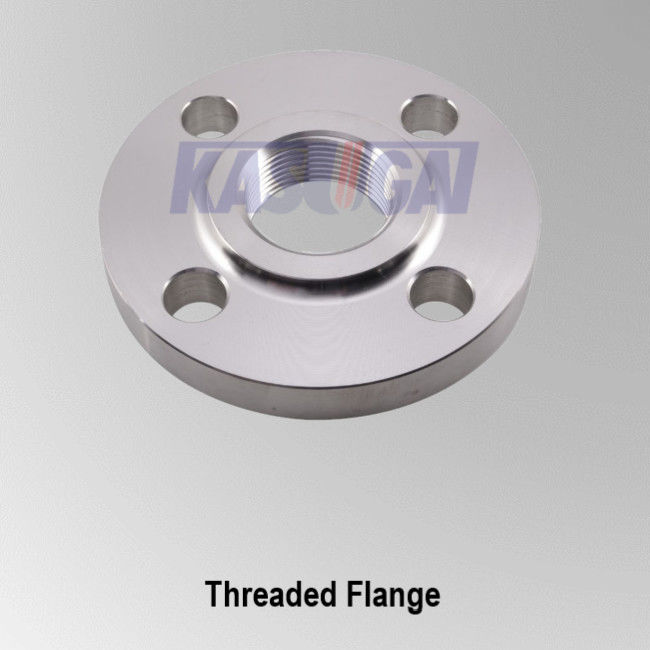

Flangia infilata
La flangia infilata manifatturiera conformemente a ASME B16.5 è simile allo slittamento sulla flangia, ma il foro avrà un filo di tubo della conicità adeguatamente a ASME B1.20.1. Il filo sarà concentrico con l'asse dell'apertura della flangia e le variazioni allineate (perpendicolare al fronte della flangia) non supereranno 5 millimetri per metro. Le flange infilate sono disponibili nelle dimensioni da NPS 1/2 a NPS 24 per le valutazioni di pressione di classe 150, di classe 300, di classe 400, di classe 600 e di classe 900. Le dimensioni per classe 1500 e classe 2500 sono disponibili da NPS 1/2 a NPS 2-1/2.
Informazioni di prodotto
| Nome di prodotto | Flangia infilata di acciaio inossidabile |
| Intervallo di grandezza | 1/2'a 24" |
| Classe di pressione | 150, 300, 400, 600, 900, 1500, 2500, |
| Norme | ASTM A182 |
| Tipo del fronte | Infilato (TR) |
| Dimensioni | ANSI B16.5, disegni su ordinazione |
| Spessore | Sch5S a Sch160, XXS |
| Origine | La Cina |
| Applicazioni | Il servizio æreo o dell'acqua funziona a pressione estrema ed alle temperature normali e/o nelle aree dell'esplosivo ad alto potenziale dove la saldatura può creare un rischio. |
| Prova | Spettrografo a lettura diretta, macchina di prove idrostatica, rivelatore dei raggi x, rivelatore ultrasonico del difetto, rivelatore della particella magnetica |
| Certificati di prova | Certificato delle materie prime, 100% relazione sull'esperimento della radiografia, rapporto d'ispezione dei terzi |
Vantaggi & svantaggi: Applicazioni
Il giunto di flangia infilato può essere montato senza saldatura. Un tubo, che è fornito di fili affusolati alla sua estremità, può essere montato prontamente con la flangia infilata. Questa caratteristica rende la flangia infilata ben adattata ai servizi estremi di pressione che funzionano alle temperature ambienti normali ed alto nelle aree di esplosivo dove la saldatura può creare un rischio.
Gli svantaggi delle flange infilate sono inoltre ovvi. Le crepe si sono formate fra l'esterno ed i fili interni può catturare e conservare facilmente il liquido trattato. Ciò rende il collegamento infilato suscettibile di corrosione interstiziale durante il quale liquido trattato penetra la regione ed i risultati del filo nel guasto. I giunti infilati inoltre significa le colonne montanti significative di sforzo. Poiché lo sforzo drasticamente è intensificato nella regione del filo dovuto stringere, relativamente pochi cicli di espansione e della contrazione o il movimento causato tramite cattivo allineamento possono sottoporre la flangia infilata a guasto.
Le flange d'acciaio infilate sono limitate solitamente all'acqua o ai collegamenti aerei per le dimensioni NPS 6 (DN 150) o più piccolo e con la temperatura di progettazione che non supera 250°F. Non sono adatte a circostanze che comprendono le temperature elevate, gli sforzi ciclici, o il liquido corrosivo. Le tolleranze dimensionali della flangia infilata sono quasi le stesse di quella dello slittamento sulle flange.
